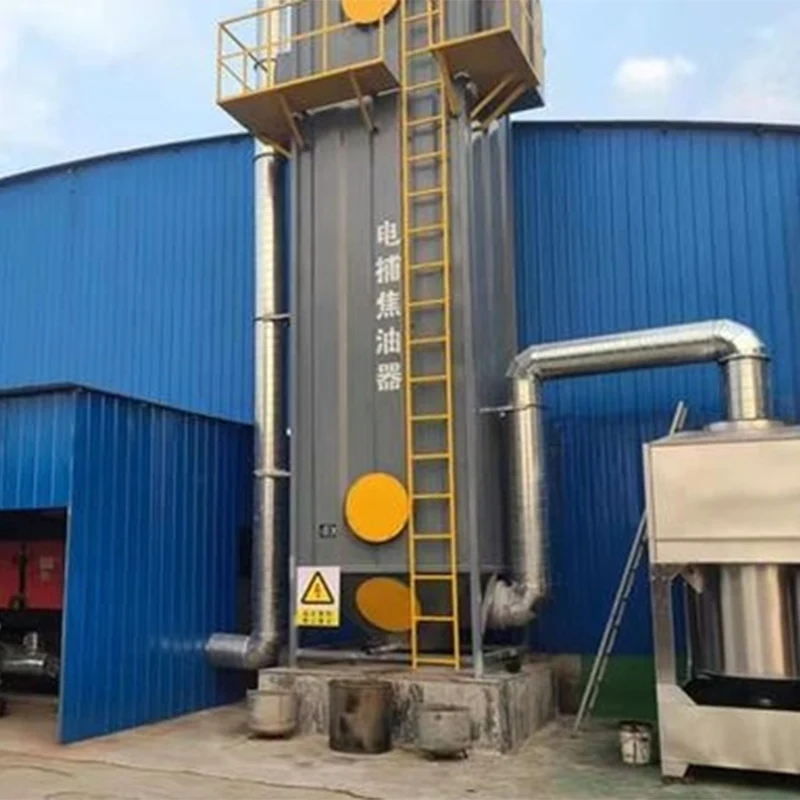

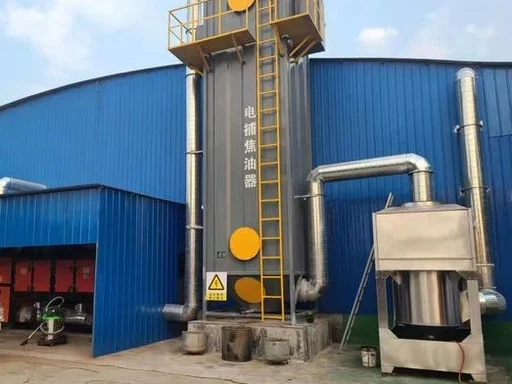

Précipitateur électrostatique

Le précipitateur électrostatique (ESP) est un dispositif de purification de base qui sépare les gouttelettes de goudron, les poussières fines, le brouillard d'huile et le noir de carbone des gaz d'échappement via des champs électrostatiques CC haute tension. Doté d'une efficacité élevée d'élimination du goudron, d'une faible résistance au flux d'air, d'une résistance aux températures élevées et de matériaux capturés recyclables, il est largement déployé pour traiter les gaz d'échappement chargés de goudron à haute viscosité dans les industries de cokéfaction, de produits chimiques du charbon, de forgeage à chaud, de chaudière à biomasse, d'asphalte, de caoutchouc et de carbone.

1. Principe de fonctionnement de base (adsorption électrostatique haute tension)

Le processus de purification suit cinq étapes :Ionisation du champ électrique → Chargement de gouttelettes → Migration directionnelle → Adsorption et collecte → Drainage d'huile par gravité.

1. Décharge corona et ionisation : l'armoire de commande haute tension produit une haute tension continue négative de 40 à 80 kV aux électrodes corona (cathodes), formant un champ électrique puissant avec des électrodes collectrices mises à la terre (anodes). L'air à l'intérieur du champ est ionisé en électrons massifs et en ions négatifs pour créer une zone corona.

2. Chargement de gouttelettes : les gaz d'échappement contenant des gouttelettes de goudron (0,1 à 100 μm), du brouillard d'huile et de la poussière pénètrent par le bas. Les particules de goudron et de brouillard adsorbent les ions négatifs et se chargent négativement en traversant le champ électrique.

3. Migration directionnelle : poussées par la force du champ électrique, les gouttelettes chargées se déplacent rapidement vers les électrodes collectrices mises à la terre.

4. Adsorption et collecte : les gouttelettes adhèrent à la surface de l’électrode et libèrent des charges électriques. Lorsque le goudron accumulé atteint une certaine épaisseur, il s'écoule par gravité dans le carter d'huile au fond pour être collecté et recyclé.

5. Décharge de gaz propre : le gaz purifié sort par le haut et s'écoule vers des systèmes de désulfuration, de dénitrification ou de ventilation ultérieurs.

2. Principaux types structurels (classés par électrodes collectrices)

2.1 Type en nid d'abeille (grand public, haute efficacité et disposition compacte)

· Électrode collectrice : faisceaux de tubes hexagonaux réguliers en nid d'abeille avec canalisations parallèles pour une distribution uniforme du flux d'air.

· Électrode corona : fils à pointes ou fils d'acier installés au centre de chaque tube en nid d'abeille.

· Avantages : efficacité d'élimination ≥99,5 %, faible résistance (50–150 Pa), grande capacité de traitement des gaz et structure compacte. Idéal pour les ateliers de forge à chaud, les chaudières biomasse et les petites et moyennes cokeries.

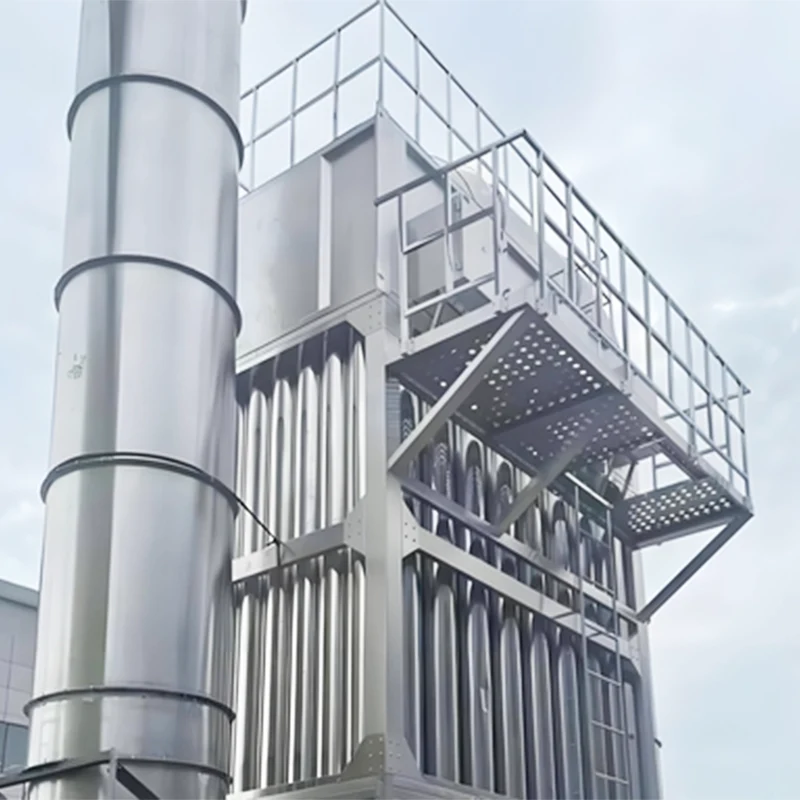

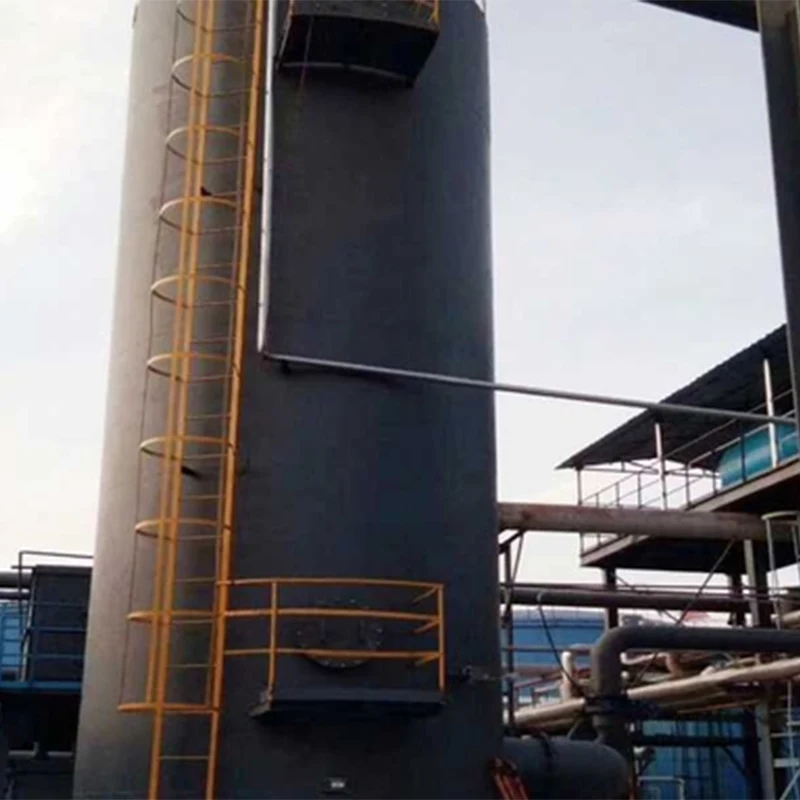

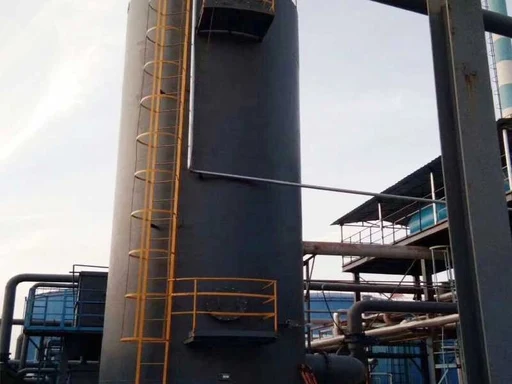

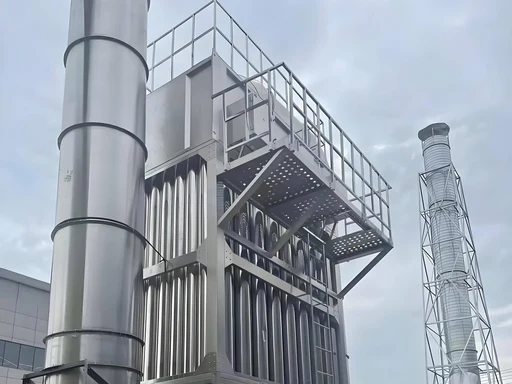

2.2 Type tubulaire (grande capacité et entretien facile)

· Électrode collectrice : tubes ronds en acier d'un diamètre intérieur de 200 à 300 mm.

· Électrode corona : fil cathodique suspendu fixé par des supports supérieurs et inférieurs à l'intérieur de chaque tube.

· Avantages : Résiste à des températures jusqu'à 250°C, anti-colmatage et nettoyage facile des cendres, adapté aux gros débits de gaz. Principalement appliqué dans les grandes installations de cokéfaction et le traitement des gaz de haut fourneau.

2.3 Type de cylindre concentrique (obsolète, faible débit, rarement utilisé)

· Électrode collectrice : Manchons concentriques intérieurs et extérieurs avec fil cathodique monté au centre.

· Avantages : Structure simple et faible investissement initial.

· Inconvénients : Faible efficacité de purification, grande empreinte au sol et capacité de traitement limitée. Progressivement supprimé et remplacé par le type nid d'abeille.

3. Avantages fondamentaux

1. Efficacité d'élimination des goudrons ultra élevée : taux d'élimination des goudrons et des brouillards d'huile ≥99,5 %, avec une concentration de goudron en sortie contrôlée en dessous de 10 mg/m³. Il capture efficacement les fines gouttelettes aussi petites que 0,1 μm, surpassant les équipements mécaniques d'élimination de l'huile tels que les séparateurs cycloniques et les tamis filtrants.

2. Faible résistance et économie d'énergie : la résistance de l'air est de seulement 50 à 150 Pa, ce qui réduit la consommation électrique du ventilateur de 30 à 50 % par rapport aux dépoussiéreurs à manches et aux épurateurs, parfaitement adaptés à un fonctionnement continu à long terme.

3. Résistance à haute température pour des conditions difficiles : fonctionne de manière stable entre 80 et 220 °C en continu et résiste à des températures transitoires jusqu'à 250 °C, s'adaptant aux vapeurs d'huile à haute température provenant du forgeage à chaud, au gaz de goudron à haute humidité provenant des combustibles de biomasse et au gaz brut de cokerie.

4. Antisalissure et entretien facile : aucun média filtrant ne risque de se boucher. Le goudron capturé s'écoule automatiquement sans remplacement fréquent des consommables. Un nettoyage de routine à la vapeur suffit, ce qui entraîne de faibles coûts de maintenance annuels.

5. Huiles usées récupérables pour des avantages économiques : le goudron et les huiles usées collectés peuvent être recyclés comme carburant ou matières premières chimiques pour compenser les dépenses d'électricité et de maintenance.

6. Protège l'équipement en aval : intercepte soigneusement le goudron, le brouillard d'huile et la poussière pour éviter le blocage des pipelines, le grippage du ventilateur, l'encrassement/la combustion des sacs ainsi que l'entartrage et la corrosion de la tour. Il prolonge la durée de vie des équipements en aval de 2 à 3 fois.

7. Améliore l'environnement de l'atelier et évite les plaintes : élimine la fumée jaune, le brouillard d'huile et l'odeur âcre de goudron pour améliorer la visibilité. Convertit les émissions fugitives en rejets organisés, évitant ainsi les pénalités environnementales et les plaintes du public.

8. Fonctionnement antidéflagrant et stable : adopte une cathode mise à la terre, des boîtes d'isolation scellées et des dispositifs de verrouillage de température pour éviter les étincelles électriques et la combustion spontanée de l'huile accumulée, sans danger pour les gaz de combustion contenant des traces de gaz combustibles.

4. Nécessité d'installation pour les industries du forgeage à chaud, de l'énergie de la biomasse et de la cokéfaction

4.1 Conformité aux réglementations environnementales

Les vapeurs de pétrole provenant du forgeage à chaud, les gaz chargés de goudron provenant de la combustion de la biomasse et les gaz bruts de cokerie sont des polluants strictement réglementés, notamment les COV, les brouillards d'huile et les particules. Un rejet direct ou des émissions excessives entraîneront des amendes allant de 100 000 à 1 000 000 RMB, une suspension de la production voire la révocation des permis de rejet. L'EDP est la solution la plus efficace contre la pollution par le goudron et un dispositif obligatoire pour l'approbation de l'EIE, l'acceptation des projets et les inspections environnementales.

4.2 Garantit une production normale

Le goudron et l'huile à haute viscosité contenus dans les gaz d'échappement bloquent facilement les pipelines, endommagent les ventilateurs et endommagent les sacs filtrants et les installations de désulfuration sans traitement approprié. Les usines peuvent devoir fermer 2 à 3 fois par mois pour nettoyer, ce qui entraîne d’énormes pertes de production. Équipé d'EDP, l'ensemble du système fonctionne sans problème, sans blocage ni corrosion, augmentant ainsi l'efficacité globale de la production de 15 à 20 %.

4.3 Réduction des coûts et croissance des bénéfices

Par rapport à la combinaison traditionnelle filtre + charbon actif, l’EDP ne nécessite aucun remplacement régulier des consommables. Sa consommation électrique n'est que de 0,3 à 0,5 kWh pour 1 000 m³ de gaz traité. Pour une unité avec un débit de gaz de 100 000 m³/h, 50 à 100 tonnes d'huiles usées peuvent être recyclées chaque année. Les revenus du pétrole recyclé peuvent récupérer l’investissement en équipement en 1 à 2 ans.

4.4 Ciblé pour des conditions de travail particulières

· Forgeage à chaud : gère les vapeurs d'huile à haute température de 150 à 300 °C, les brouillards à haute viscosité et la poussière de graphite.

· Chaudières à biomasse : résolvent l'encrassement des sacs causé par une humidité élevée, du goudron et de la poussière lorsqu'elles sont combinées avec des filtres à manches.

· Industrie de la cokéfaction : sert d'équipement de prétraitement essentiel avant les soufflantes pour protéger les systèmes de désulfuration et de débenzylation ultérieurs.

4.5 Se prépare à des politiques strictement mises à jour

Les réglementations sur les COV, les fumées d’huile et les émissions de goudrons ne cessent de se durcir. Une installation précoce permet d'obtenir une conformité ponctuelle et d'éviter des mises à niveau coûteuses à l'avenir.

5. Terminologie professionnelle (pour les documents d'appel d'offres, les propositions et la promotion)

Conditions relatives à l'équipement de base

Précipitateur de dissuasion électrique (EDP), EDP en nid d'abeille, EDP tubulaire, EDP à cylindre concentrique, précipitateur électrostatique haute tension, électrode corona, électrode collectrice, carter d'huile, boîte d'isolation, armoire de commande haute tension, dispositif de nettoyage à la vapeur

Conditions relatives aux processus et à la technologie

Adsorption électrostatique haute tension, décharge corona, ionisation par champ électrique, charge de gouttelettes, migration directionnelle, drainage par gravité, capture du goudron, purification des brouillards d'huile, dépoussiérage fin, traitement des fumées à haute température, anti-salissure et anti-colmatage, économie d'énergie à faible résistance, recyclage des huiles usées, émission organisée, collecte des émissions fugitives

Conditions de candidature

Fumée de forgeage à chaud, fumée de marquage à chaud, gaz de goudron de chaudière à biomasse, gaz de four à coke brut, gaz de haut fourneau, fumée d'asphalte, gaz d'échappement de vulcanisation du caoutchouc, gaz de combustion de calcination du carbone, gaz d'échappement contenant du pétrole à haute viscosité, gaz de combustion chargés de poussière à haute température

Conditions de conformité et de valeur

Conformité aux fumées d'huile, réduction des émissions de COV, conformité aux particules, acceptation de l'EIA, permis de rejet, inspection environnementale, usine verte, production plus propre, santé au travail, prévention des plaintes, assurance de la production, réduction des coûts et amélioration de l'efficacité, protection contre les explosions.

6. Configurations système typiques pour les chaudières à chaud et à biomasse

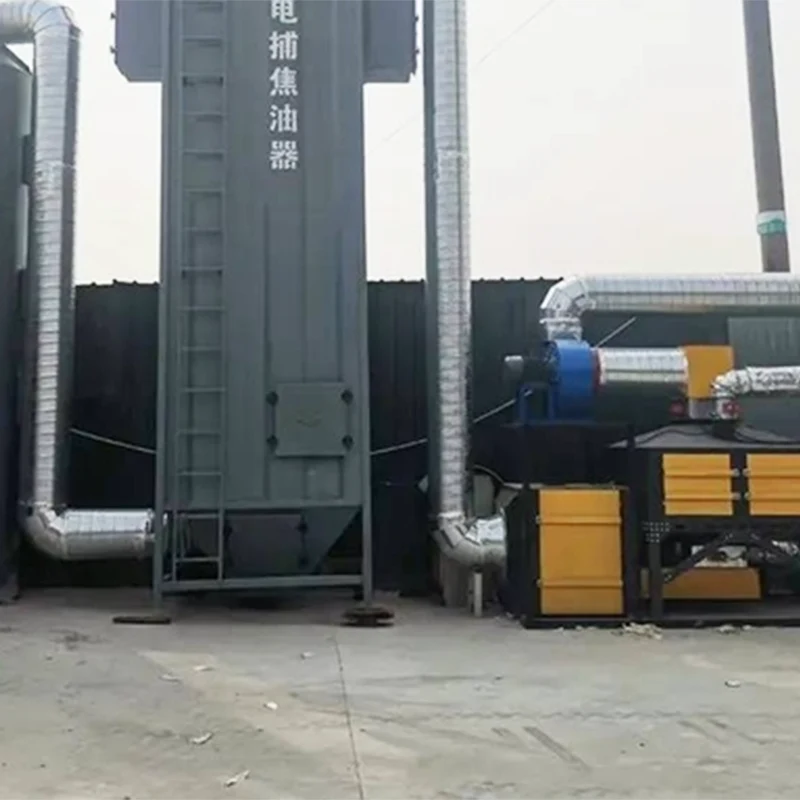

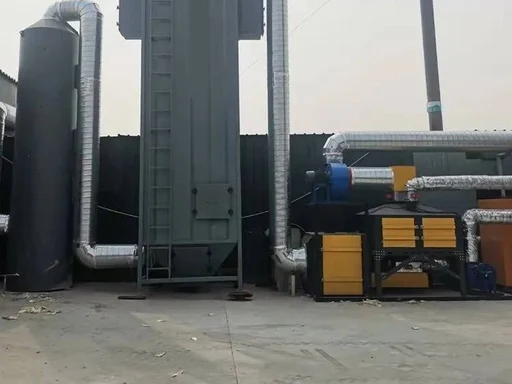

6.1 Ligne de production pour machines de forgeage à chaud (4 à 10 unités, brouillard d'huile élevé)

Collecte d'air → Pare-flammes et dispositif de refroidissement → EDP en nid d'abeille → Adsorption sur charbon actif → Ventilateur à tirage induit → Cheminée de 15 m

Effet : Brouillard d'huile de sortie ≤5 mg/m³, COV entièrement conforme, atelier sans fumée et zéro plainte du public.

6.2 Système pour chaudières à biomasse de 10 à 20 t/h (humidité élevée et teneur élevée en goudron)

Pré-dépoussiéreur cyclone → Honeycomb EDP → Filtre à manches PPS/PTFE → Système de désulfuration SDS → Ventilateur à tirage induit → Cheminée

Effet : Empêche efficacement l'encrassement du sac, la poussière de sortie ≤10 mg/m³, l'élimination complète du goudron et un fonctionnement stable à long terme.
