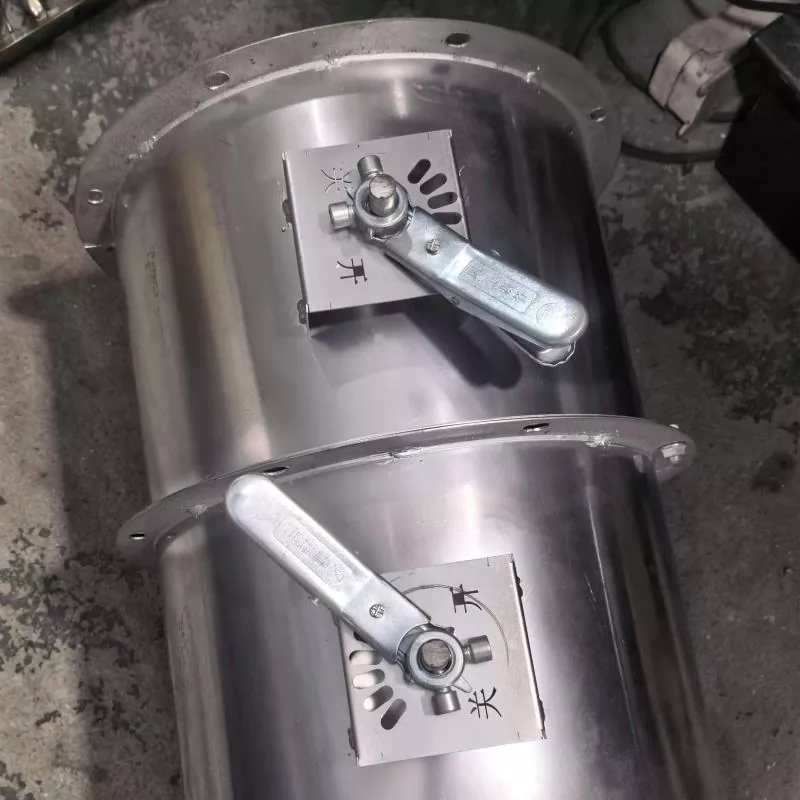

Registre de contrôle de ventilation

Les registres de ventilation DeFa sont utilisés pour gérer le flux d'air dans les systèmes CVC, les salles blanches, la ventilation des processus industriels et le traitement de l'air des tunnels ou des métros. La gamme de produits couvre les registres de commande motorisés, les registres d'équilibrage manuel, les registres d'arrêt pneumatiques et les registres coupe-feu/fumée. Les amortisseurs sont produits par Shengyuan Technology (marque DeFa), qui possède plus de 20 ans d'expérience dans les équipements de contrôle environnemental et les systèmes électroniques haute tension.

Des tailles standard et personnalisées peuvent être fournies. La sélection des matériaux, le type d'actionneur, le signal de commande et la classe de fuite sont configurés en fonction des exigences du système de conduits. Les sections suivantes présentent les principales données techniques, les détails de construction, les points de sélection et les recommandations d'entretien.

Données techniques

Détails de construction

Cadre et lames

Le cadre est en acier galvanisé ou en acier inoxydable avec une connexion à bride ou à glissement. Les lames sont profilées pour plus de rigidité et sont disponibles en configuration simple ou multi-lames. Pour les environnements corrosifs, l’acier inoxydable 316 ou l’acier galvanisé à revêtement époxy peuvent être spécifiés.

Joints et roulements

Les joints de bord de lame et les joints de cadre réduisent les fuites en position fermée. Des roulements en nylon ou en bronze soutiennent les arbres de lame. Ces roulements sont sélectionnés pour offrir un faible frottement sans nécessiter de lubrification régulière.

Montage de l'actionneur

Les actionneurs électriques et pneumatiques sont montés sur l'arbre du registre avec une pince universelle ou un accouplement direct. Les actionneurs à ressort de rappel sont utilisés lorsque le registre doit échouer dans une position sûre en cas de perte de puissance. Le câblage de l'actionneur et l'indicateur de position restent accessibles après l'installation.

Lignes directrices de sélection

Lors de la sélection d'un amortisseur, les points suivants doivent être pris en compte :

• Fonction de contrôle :Pour moduler le débit d’air, choisissez un registre à faible fuite avec un signal de commande analogique. Pour une isolation simple, un registre à deux positions avec actionneur d'ouverture/fermeture suffit.
• Pression du conduit :L'épaisseur de la lame du registre et de l'arbre doit correspondre à la pression statique dans le conduit. Les systèmes à pression plus élevée nécessitent une construction renforcée.
• Exigence de fuite :Les applications telles que les salles blanches ou les laboratoires nécessitent souvent des fuites de classe 0 ou 1. Les systèmes de confort général peuvent utiliser la classe 2 ou 3.
• Conditions environnementales :Les installations extérieures nécessitent des actionneurs résistants aux intempéries et des matériaux résistants à la corrosion. Les conduits d’échappement de cuisine ou de fumées chimiques peuvent nécessiter une construction en acier inoxydable.
• Sécurité incendie :Lorsque le conduit traverse un mur coupe-feu, un clapet coupe-feu certifié doit être sélectionné et installé conformément au code local.

Assurance qualité et tests

Les amortisseurs DeFa sont produits selon un système de gestion de la qualité documenté. Chaque lot est vérifié pour l’alignement des lames, l’intégrité du joint et le fonctionnement de l’actionneur. Les tests d'étanchéité sont effectués sur la base d'échantillonnage conformément à la norme EN 1751 ou GB/T 14294. Les clapets coupe-feu sont testés dans des laboratoires agréés et fournis avec les rapports d'essais correspondants.

Pour les projets nécessitant une documentation supplémentaire, nous pouvons fournir des certificats de matériaux, des enregistrements de tests de cycle d'actionneur et des rapports de tests d'acceptation en usine.

Notes d'installation

• Montez le registre dans une section de conduit droite. Un parcours droit d'au moins 2 à 3 diamètres de conduit avant et après le registre réduit les turbulences et améliore la précision du contrôle.
• Pour les clapets coupe-feu, suivez les instructions d'installation indiquées sur l'étiquette et scellez l'espace annulaire avec un matériau coupe-feu approuvé.
• Vérifiez que le sens de rotation de l'actionneur correspond au signal de commande. Si plusieurs registres sont utilisés, définissez les adresses et les plages de signaux avant le démarrage du système.
• Prévoir un panneau d'accès près du registre pour permettre l'inspection et le remplacement de l'actionneur sans couper le conduit.

Entretien et dépannage

Contrôles de routine

• Chaque mois : inspectez visuellement les lames et les joints pour déceler toute accumulation de poussière ou de corps étrangers.
• Tous les trimestres : faites fonctionner le registre sur toute sa plage et vérifiez que le retour de position correspond à l'angle réel de la lame.
• Chaque année : testez le fonctionnement de sécurité des clapets coupe-feu/fumée et remplacez les joints ou batteries d'actionneurs usés.

Défauts courants

• Le registre ne répond pas au signal de commande :Vérifiez le câblage, l’alimentation électrique de l’actionneur et la polarité du signal. Si l'actionneur reçoit un signal mais ne bouge pas, le couple peut être insuffisant en raison de la pression du conduit ou du grippage de la lame.
• Fuite d'air en position fermée :Inspectez les joints du bord de la lame pour déceler toute usure ou tout mauvais alignement. Ajustez les butées de lame si nécessaire.
• Bruit de fonctionnement excessif :Vérifiez les lames desserrées, les roulements usés ou les vibrations du conduit. Serrez les accouplements d’arbre et ajoutez des raidisseurs de conduit si nécessaire.

Foire aux questions

Puis-je obtenir un amortisseur d’une taille non standard ?

Oui. Des tailles personnalisées sont produites pour correspondre aux dimensions de conduits non standard. Fournissez la taille de l’ouverture, le type de bride et la classe de fuite requise pour un devis précis.

Quelle est la différence entre les amortisseurs à pales opposées et à pales parallèles ?

Les registres à pales opposées font tourner les pales adjacentes dans des directions opposées, offrant ainsi une caractéristique de flux d'air plus linéaire. Ils sont préférés pour le contrôle modulant. Les amortisseurs à lames parallèles déplacent toutes les lames dans la même direction et sont principalement utilisés pour un service d'ouverture/fermeture ou à deux positions.

Fournissez-vous des registres avec des actionneurs à action rapide pour les systèmes de sécurité ?

Oui. Les actionneurs électriques à ressort de rappel et les actionneurs pneumatiques avec soupapes d'échappement rapides peuvent atteindre des temps de fermeture de quelques secondes. Ceux-ci sont souvent spécifiés pour le contrôle de la fumée ou l’isolement d’urgence.

Le registre peut-il être utilisé dans un environnement très humide ?

La construction en acier inoxydable ou en acier galvanisé revêtu avec une protection d'actionneur IP54 ou supérieure convient aux zones très humides telles que les piscines ou les installations côtières. Des roulements et des joints étanches doivent également être sélectionnés.

Quels documents sont fournis avec les clapets coupe-feu ?

Les clapets coupe-feu certifiés comprennent le rapport d'essai, le certificat de conformité et les instructions d'installation. Les documents spécifiques dépendent de la norme de certification demandée, telle que GB, EN ou UL.
