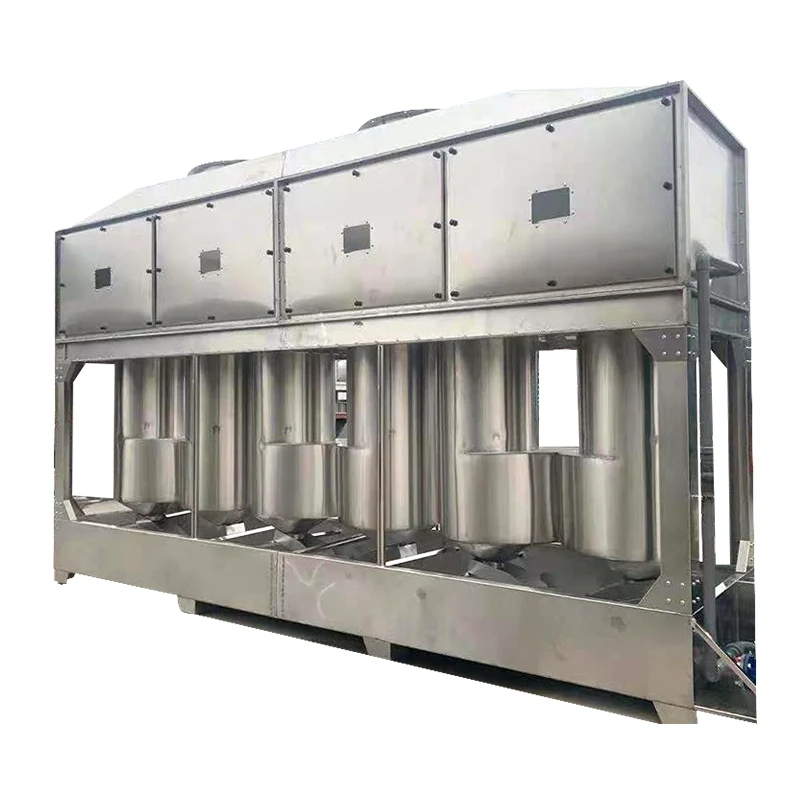

Tour de pulvérisation hybride Cyclone

La tour de pulvérisation hybride Cyclone est un dispositif de traitement des gaz résiduaires humides à haute efficacité de nouvelle génération qui intègre la technologie de lavage par pulvérisation traditionnelle avec la technologie de séparation hybride cyclone. Il est principalement conçu pour le traitement complet des gaz résiduaires industriels acides, des particules de poussière, des vapeurs d’huile et des émissions odorantes.

Contrairement aux tours de pulvérisation conventionnelles qui reposent uniquement sur un lavage à l'eau en une seule étape, cet équipement atteint une efficacité de purification considérablement améliorée grâce à de multiples processus : turbulence cyclonique à grande vitesse, pulvérisation atomisée en plusieurs étapes, contact gaz-liquide suffisant et séparation par déshydratation cyclonique. Il est devenu l'équipement de base principal pour le prétraitement des gaz résiduaires industriels, la purification en profondeur intermédiaire et l'évacuation respectueuse de l'environnement. Adaptable aux conditions de débit d'air élevé, de concentration élevée et de mélanges complexes de gaz résiduaires, il est largement utilisé dans le traitement des machines, la fabrication de produits chimiques, la peinture, l'électronique, les produits pharmaceutiques, l'impression et la teinture, ainsi que dans les applications de désodorisation municipale, résolvant efficacement les problèmes de l'industrie tels que les concentrations élevées de poussière, les émissions excessives de gaz acido-basiques, les brouillards épais et la purification non conforme.

Principe de fonctionnement

Dotée d'une structure d'armoire cylindrique verticale résistante à la corrosion, la tour de pulvérisation hybride Cyclone offre une excellente résistance aux acides et aux alcalis, une protection contre la corrosion et une résistance au vieillissement. Son processus de purification suit trois étapes séquentielles :

1. Pré-séparation du cyclone : les gaz résiduaires pénètrent dans la tour tangentiellement par l'entrée inférieure, formant un flux d'air turbulent rotatif à grande vitesse sous l'action des structures de guidage du cyclone. La force centrifuge achève d’abord la séparation inertielle des grosses particules de poussière, des gouttelettes et des impuretés.

2. Lavage par pulvérisation en plusieurs étapes : le flux d’air monte ensuite à travers plusieurs zones de pulvérisation atomisées. Un système de pulvérisation à haute pression atomise l'eau en circulation en fines gouttelettes de brouillard qui entrent en contact complet à contre-courant avec les gaz résiduaires, adsorbant, neutralisant et dégradant les gaz acido-basiques, les COV, la fumée et les molécules odorantes.

3. Déshydratation et désembuage cycloniques : Enfin, le gaz passe par un module de déshydratation et de désembuage cyclonique qui intercepte la vapeur d'eau et les gouttelettes. Du gaz sec et propre est évacué du sommet de la tour conformément aux normes d'émission.

Avantages principaux

En tant qu'itération améliorée des tours de pulvérisation traditionnelles, la tour de pulvérisation hybride Cyclone répond aux problèmes critiques de l'industrie, notamment la faible efficacité de purification, le colmatage fréquent, la résistance élevée à l'air, la mauvaise adaptabilité aux conditions de travail et l'entraînement important du brouillard. Ses principaux avantages concurrentiels par rapport aux équipements de lavage conventionnels sont :

1. Purification hybride Cyclone pour une efficacité de traitement supérieure

Les tours de pulvérisation traditionnelles reposent uniquement sur le lavage à l'eau, ce qui entraîne un temps de séjour court des gaz et un mélange gaz-liquide irrégulier, avec une efficacité limitée pour les gaz résiduaires de concentration moyenne à élevée. La tour de pulvérisation hybride Cyclone est dotée d'une structure d'admission d'air tangentielle innovante qui crée une turbulence de rotation à grande vitesse, permettant la séparation primaire des grosses particules par prétraitement grâce à la force centrifuge.

La structure du cyclone à grande vitesse prolonge efficacement le temps de séjour du gaz dans la tour. Combiné à un système de pulvérisation atomisé multicouche haute densité qui atomise entièrement le liquide de lavage en circulation en une fine brume, il permet d'obtenir un contact complet et sans angle mort entre les gaz résiduaires et la solution de lavage. Cela offre une efficacité de purification de plus de 95 % pour les gaz résiduaires acido-basiques et une efficacité d'élimination stable de plus de 90 % pour les particules, permettant de gérer facilement des conditions complexes de gaz résiduaires mélangés et de répondre à des normes d'émission environnementales strictes.

2. La structure ouverte sans emballage élimine le colmatage et la mise à l'échelle

Les tours de pulvérisation conventionnelles dépendent de couches de garnissage pour augmenter la zone de contact gaz-liquide. Cependant, les pores du matériau de remplissage adsorbent facilement les impuretés de la poussière et les contaminants collants, entraînant une accumulation de poussière, un durcissement et une incrustation au fil du temps. Cela entraîne une résistance accrue de l'air, une réduction du débit d'air et des échecs de purification, nécessitant des arrêts fréquents pour le démontage et le nettoyage qui perturbent la production et augmentent les coûts de maintenance.

La tour de pulvérisation hybride Cyclone abandonne la conception d'emballage traditionnelle au profit d'une structure hybride cyclone ouverte sans pores facilement obstrués. Le récurage du flux d'air turbulent et le lavage continu par brouillard d'eau créent un effet autonettoyant, les impuretés tombant rapidement dans le réservoir d'eau sans accumulation. Cette résistance exceptionnelle au colmatage, au tartre et à la contamination collante permet un fonctionnement stable à long terme dans des conditions industrielles difficiles avec des niveaux élevés de poussière, d'humidité et d'impuretés, réduisant considérablement les pannes d'équipement et les temps d'arrêt.

3. Faible résistance à l'air et débit élevé pour un fonctionnement continu économe en énergie

Les tours de pulvérisation à garnissage traditionnelles ont une résistance élevée à l'air en raison de nombreuses structures d'obstruction internes, entraînant une atténuation du flux d'air, une charge de ventilateur élevée et une consommation d'énergie accrue. La tour de pulvérisation hybride Cyclone est dotée de conduits d'air internes lisses et dégagés, sans structures de blocage redondantes, ce qui entraîne une résistance globale du système extrêmement faible.

Il maintient la pression d'air et la capacité de ventilation d'origine du pipeline sans nécessiter de suralimentation du ventilateur, réduisant ainsi efficacement la consommation d'énergie de l'équipement. Le système prend en charge 7 × 24 heures de fonctionnement stable et ininterrompu avec des performances de débit d'air et de purification constantes, s'adaptant parfaitement aux exigences continues de traitement des gaz résiduaires industriels en grand volume tout en équilibrant l'efficacité de la purification et les économies d'énergie.

4. La déshydratation cyclonique à haute efficacité élimine la fumée blanche et la corrosion des équipements

Les équipements de pulvérisation conventionnels rejettent souvent des gaz résiduaires entraînés par de grandes quantités de fines gouttelettes de brouillard, provoquant des émissions de fumée blanche et de vapeur d'eau qui affectent l'environnement de l'usine. Cela entraîne également une accumulation d'eau dans les canalisations, une corrosion due à l'humidité des ventilateurs et un entraînement secondaire de poussière, raccourcissant ainsi la durée de vie de l'ensemble du système de gaz résiduaires.

La tour de pulvérisation hybride Cyclone est équipée d'un module de déshydratation et de désembuage cyclonique dédié au sommet qui intercepte avec précision les fines gouttelettes de brouillard et l'humidité résiduelle, réalisant ainsi une séparation complète gaz-eau. Le gaz évacué est sec et propre, éliminant l’entraînement de fumée blanche et de vapeur d’eau à la source. Cela protège efficacement les canalisations en aval, les ventilateurs et autres équipements de support, réduisant ainsi les dommages dus à la corrosion et prolongeant la durée de vie de l'ensemble du système de purification.

5. Résistant à la corrosion, facile à entretenir avec un excellent rapport qualité-prix

Construit avec un processus intégré de formage d'armoire résistant à la corrosion, l'équipement offre une excellente résistance aux acides et aux alcalis, une protection contre la corrosion, une résistance au vieillissement et une tolérance aux températures élevées, s'adaptant à diverses conditions de traitement des gaz résiduaires corrosifs. Sa structure robuste se traduit par des taux de défaillance extrêmement faibles.

La conception simple et compacte facilite le démontage et l'entretien. Le système de circulation d'eau peut être réutilisé, avec une perte minimale de consommables et sans nécessiter de remplacement fréquent d'emballage ou d'élément filtrant, ce qui permet d'économiser considérablement les coûts de maintenance des matériaux et de la main-d'œuvre. Compatible à la fois avec les nouveaux projets industriels de protection de l'environnement et la modernisation d'anciens équipements de pulvérisation, il offre une grande adaptabilité et une mise en œuvre rapide, offrant un fonctionnement conforme et stable à long terme avec une seule installation.

Scénarios d'application principaux

· Traitement des machines : traitement des poussières de meulage, des fumées d'huile de coupe et des fumées de soudage.

· Fabrication de produits chimiques : neutralisation des gaz résiduaires acido-basiques et absorption des odeurs chimiques

· Peinture et revêtement : prétraitement des brouillards de peinture et des gaz résiduaires organiques

· Industrie électronique : Élimination des fumées de soudure et des vapeurs de nettoyage chimique

· Pharmaceutique : Traitement des odeurs de fermentation et des émissions de solvants

· Impression et teinture : élimination des odeurs d'encre et des émissions auxiliaires de teinture

· Désodorisation municipale : contrôle des odeurs dans les stations d'épuration, les usines de traitement des eaux usées et les toilettes publiques

Conclusion

La tour de pulvérisation hybride Cyclone représente une avancée significative dans la technologie de traitement des gaz résiduaires humides, répondant efficacement aux limites des tours de pulvérisation traditionnelles. Avec ses principaux avantages de purification hybride par cyclone, de conception anti-colmatage sans emballage, de faible consommation d'énergie, de déshydratation efficace et de maintenance facile, il est devenu la solution privilégiée pour le traitement complet des gaz résiduaires acides-basiques industriels, de la fumée de poussière et des odeurs de COV.

Alors que les réglementations environnementales continuent de se renforcer, la tour de pulvérisation hybride Cyclone offre aux entreprises une solution de traitement des gaz résiduaires fiable, rentable et conforme, soutenant le développement industriel durable tout en garantissant le respect des exigences de protection de l'environnement.
