Registre de contrôle du volume d'air rectangulaire

Les registres de contrôle du volume d'air rectangulaires DeFa sont utilisés pour réguler le débit d'air dans les systèmes de conduits carrés et rectangulaires. La gamme de produits couvre à la fois les versions manuelles et motorisées, avec des tailles standards allant de 100×100 mm à 1000×1000 mm. Des dimensions personnalisées, des types de brides et des finitions de surface peuvent être fournis en fonction des exigences du projet. Ces amortisseurs sont fabriqués par Shengyuan Technology sous la marque DeFa, une entreprise avec plus de 20 ans d'expérience dans les équipements de contrôle environnemental et les systèmes électriques haute tension.

Les registres conviennent à l'équilibrage de l'air, au contrôle de zone et au réglage du débit d'air dans les systèmes CVC, les salles blanches et la ventilation industrielle. Les options de matériaux incluent l'acier au carbone, l'acier inoxydable 201, l'acier inoxydable 304 et l'acier inoxydable 316, permettant au produit de s'adapter à différents environnements d'installation et besoins de résistance à la corrosion.

Spécifications générales

Disponibilité de taille standard

Le tableau suivant répertorie les dimensions rectangulaires couramment stockées. D'autres tailles peuvent être produites sur demande. Les dimensions sont exprimées en largeur × hauteur en millimètres.

Remarque : La liste ci-dessus reflète la capacité de production typique. Pour les dimensions non répertoriées, veuillez contacter notre équipe technique avec la largeur et la hauteur souhaitées. Les grandes tailles peuvent nécessiter des lames renforcées et des actionneurs à couple plus élevé.

Sélection des matériaux

• Acier au carbone :Option économique pour la ventilation générale intérieure. La finition galvanisée ou thermolaquée offre une protection de base contre la corrosion.
• Acier inoxydable 201 :Convient aux environnements légèrement corrosifs, tels que les cuisines ou les échappements industriels généraux avec une humidité modérée.
• Acier inoxydable 304 :Recommandé pour les environnements humides, côtiers ou de transformation alimentaire où une bonne résistance à la corrosion est nécessaire.
• Acier inoxydable 316 :Utilisé dans l'évacuation des fumées chimiques, la ventilation des laboratoires et les applications marines où la résistance aux chlorures et aux produits chimiques agressifs est requise.

Options de contrôle

Amortisseurs manuels

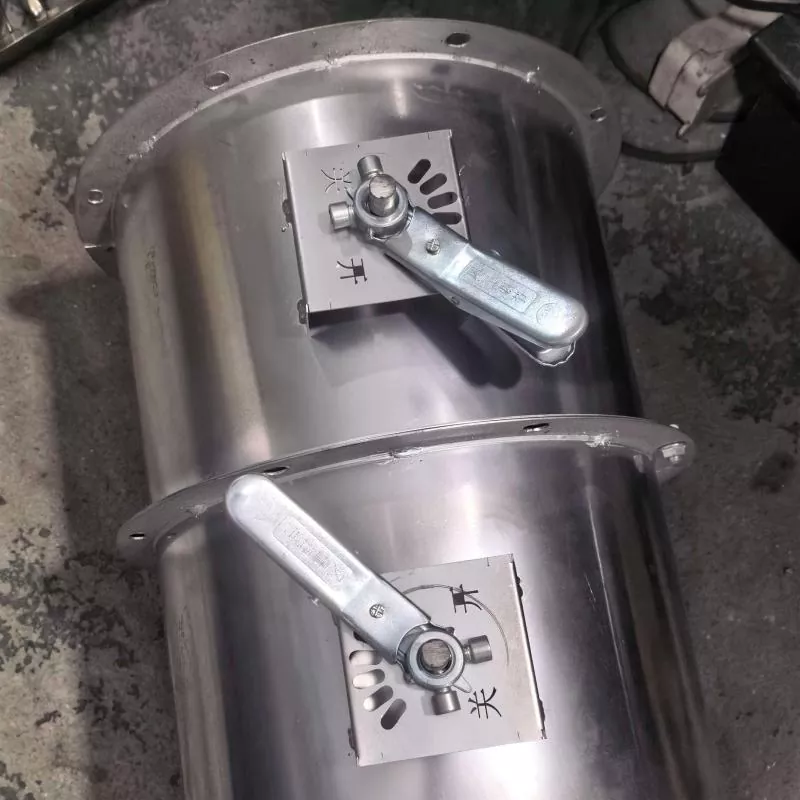

Les versions manuelles sont équipées d'une poignée à quadrant verrouillable ou d'un volant. La position de la poignée indique l'angle de la lame et peut être verrouillée après réglage. Les registres manuels sont généralement utilisés lors de la mise en service du système ou lorsque les changements de débit d'air sont peu fréquents.

Amortisseurs motorisés

Les actionneurs électriques sont montés directement sur l'arbre du registre pour un contrôle automatique du débit d'air. Les actionneurs modulants acceptent des signaux 0-10 V ou 4-20 mA, permettant au registre de répondre aux commandes du système de gestion du bâtiment. Des actionneurs à deux positions sont également disponibles pour un service simple d'ouverture et de fermeture.

Combiné Manuel et Motorisé

Certains modèles d'actionneurs incluent une fonction de commande manuelle. Cela permet un fonctionnement local lors de la mise en service ou d'une panne de courant. La configuration combinée est utile pour la maintenance et le réglage d'urgence.

Caractéristiques de construction

• Conception de la lame :Pour les dimensions plus petites jusqu'à environ 300×300 mm, une seule lame est utilisée. Les plus grandes tailles utilisent une construction multi-lames pour réduire la déflexion des pales et améliorer l'uniformité du flux d'air.
• Support d'arbre :Les roulements autolubrifiants en nylon ou en bronze réduisent la friction et éliminent le besoin d'une lubrification régulière.
• Scellage:Les joints de bord de lame et les joints de cadre minimisent les fuites d'air en position fermée. La classe de fuite peut être sélectionnée en fonction des exigences du projet.
• Traitement de surface :Les versions en acier au carbone peuvent être galvanisées, peintes ou revêtues de poudre. Les versions en acier inoxydable sont fournies avec une finition naturelle ou brossée.

Guide d'installation

• Installer dans une section de conduit droite. Un parcours droit de 2 à 3 diamètres de conduit avant et après le registre garantit un flux d'air stable et un contrôle précis.
• Pour les registres manuels, prévoyez un espace d’accès pour le mouvement de la poignée et la lecture de la position.
• Pour les registres motorisés, confirmer le sens de rotation de l’actionneur avant le raccordement électrique final.
• Utilisez des connexions flexibles là où les vibrations du conduit peuvent être transmises au registre.
• Pour les modèles à brides, serrez les boulons uniformément pour éviter toute déformation du corps et toute fuite du joint.

Entretien et inspection

• Trimestriel:Vérifiez le mouvement de la lame et nettoyez la poussière des joints et des bords de la lame. Vérifiez que les indicateurs de position correspondent à l'angle réel de la lame.
• Semestriellement :Inspectez les roulements pour vérifier l'usure et le couple de l'actionneur. Resserrez toutes les attaches desserrées.
• Annuellement:Effectuer un test de course complète pour les versions motorisées. Remplacez les joints usés, les pièces corrodées ou les batteries d'actionneurs vieillissantes, le cas échéant.

Foire aux questions

Puis-je commander un registre rectangulaire dans une taille non répertoriée dans le tableau ?

Oui. Des dimensions personnalisées sont disponibles. Fournissez la largeur et la hauteur exactes, ainsi que toute exigence particulière concernant le type ou le matériau de la bride. Notre équipe d’ingénieurs confirmera la faisabilité et fournira un devis.

Comment choisir entre une commande manuelle et motorisée ?

Les registres manuels conviennent à l'équilibrage fixe où les réglages sont effectués uniquement lors de la mise en service. Des registres motorisés sont nécessaires lorsque le débit d'air doit changer automatiquement en fonction de capteurs ou d'un système de gestion de bâtiment. En cas de doute, nous pouvons vous aider à évaluer la logique de contrôle de votre projet.

Quel matériau choisir pour une hotte de cuisine ?

Pour les hottes de cuisine présentant une humidité élevée et des vapeurs d'huile, l'acier inoxydable 304 est normalement recommandé. Il résiste à la corrosion et est facile à nettoyer. Pour les gaz d’échappement chimiques très agressifs, l’acier inoxydable 316 est le meilleur choix.

Quelles informations sont nécessaires pour un devis ?

Veuillez fournir les dimensions du registre, le matériau, le mode de contrôle (manuel ou motorisé), la tension de l'actionneur et le type de signal, ainsi que la classe de fuite requise. Si des brides personnalisées sont nécessaires, incluez la norme de bride ou le dessin.

Le registre est-il adapté aux installations extérieures ou sur le toit ?

Oui. Sélectionnez un corps en acier inoxydable et un actionneur avec une protection IP54 ou supérieure. Une protection contre les intempéries sur l'actionneur est également recommandée pour prolonger la durée de vie.

Quel est le délai de livraison habituel pour les formats standards et personnalisés ?

Les tailles standards sont souvent disponibles sous 7 à 15 jours ouvrés. Les formats personnalisés et les matériaux spéciaux peuvent prendre plus de temps en fonction de la quantité commandée et du calendrier de production actuel. Nous fournissons un devis de livraison avec chaque devis.

À propos de la technologie Shengyuan

Shengyuan Technology (marque DeFa) est active dans les équipements de contrôle environnemental et les systèmes électriques haute tension depuis plus de 20 ans. L'activité de fabrication de l'entreprise comprend des registres, des modules de purification d'air et des générateurs haute tension, au service de clients en Amérique du Nord, en Europe et en Asie. Les registres de contrôle du volume d'air rectangulaires sont produits selon un système de gestion de la qualité documenté, avec une inspection dimensionnelle, une traçabilité des matériaux et des tests de fonctionnement de l'actionneur effectués avant expédition.
