Comment un module haute tension CC peut-il améliorer les systèmes compacts de purification d'air et d'ionisation

DeFafournit un compactModule haute tension CCconçu pour convertir l'entrée CC basse tension en sortie CC haute tension stable pour les purificateurs d'air, les ioniseurs, les appareils à plasma, les systèmes de précipitation électrostatique et autres équipements de traitement de l'air de faible puissance. Avec une entrée 5 V ou 12 V, des options de sortie 5 à 9 kV, un encombrement compact de 51 × 32 × 19 mm et des fonctions de protection intégrées, ce module convient aux concepteurs d'équipements à la recherche d'une solution d'alimentation haute tension peu encombrante.

Il n’est pas toujours nécessaire qu’une source haute tension soit volumineuse, complexe ou difficile à intégrer. Les appareils modernes de purification de l'air, d'ionisation, à plasma et électrostatiques nécessitent de plus en plus de composants de puissance compacts capables de fournir une tension stable tout en s'adaptant à des équipements restreints en espace. Un bien conçuModule haute tension CCconvertit le courant continu basse tension en une sortie haute tension contrôlée, fournissant l'énergie électrique requise par les électrodes, les ioniseurs, les collecteurs électrostatiques ou les petites cellules plasma.

Le module DeFa prend en charge l'entrée DC 5 V ou DC 12 V et la sortie DC 5 kV à 9 kV en fonction du modèle. Sa consommation électrique nominale peut atteindre 3 W, tandis que le courant de sortie typique est limité à ≤ 0,5 mA. La structure encapsulée, le câblage configurable, la protection contre les courts-circuits, la limitation de surintensité et la protection contre les charges ouvertes le rendent pratique pour l'intégration d'équipements OEM.

Table des matières

1. Qu'est-ce qu'un module haute tension CC ?
2. Comment fonctionne un module haute tension CC ?
3. Spécifications clés et paramètres de conception
4. Où sont utilisés les modules CC haute tension ?
5. Que doivent prendre en compte les ingénieurs lors de l’intégration ?
6. Avantages clés pour les équipements OEM
7. Comment sélectionner le bon module ?
8. Foire aux questions
9. Conclusion

Qu'est-ce qu'un module haute tension CC ?

Un module haute tension CC est un composant de conversion de puissance compact qui transforme une entrée CC relativement faible en une tension de sortie CC beaucoup plus élevée. Au lieu de concevoir un circuit haute tension composé de transformateurs individuels, de composants de commutation, de redresseurs, de circuits de protection et de structures d'isolation, les fabricants d'équipements peuvent intégrer un module haute tension dédié dans le produit hôte.

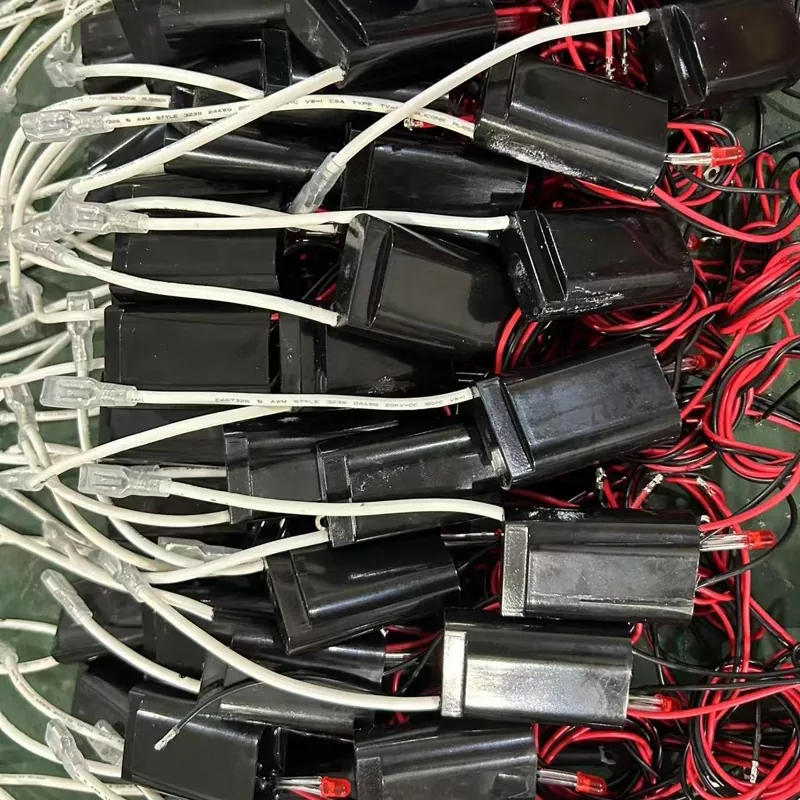

Cette architecture est particulièrement utile lorsque l'espace d'installation est limité. Le module de DeFa ne mesure que 51 × 32 × 19 mm et pèse environ 25 g, ce qui lui permet d'être intégré dans des purificateurs d'air portables, des ioniseurs de bureau, des assainisseurs d'air de voiture, des dispositifs de désinfection, des accessoires CVC et d'autres équipements compacts.

La sortie peut être configurée selon le modèle sélectionné, avec des niveaux de tension disponibles de 5kV à 9kV. Selon l'application, la sortie haute tension peut être utilisée pour la génération d'ions négatifs, la précipitation électrostatique ou les petits systèmes de génération de plasma.

Comment fonctionne un module haute tension CC ?

Le principe de fonctionnement de base est un processus de conversion de tension en plusieurs étapes. Une entrée CC basse tension pilote d'abord un oscillateur ou un circuit de commutation. Ce circuit alimente le côté primaire d'un transformateur élévateur. Le transformateur augmente la tension, après quoi un circuit redresseur convertit le signal électrique transformé en courant continu haute tension.

Le circuit de sortie est conçu avec des caractéristiques de limitation de courant afin que le module puisse fournir une haute tension sans nécessiter une puissance de sortie élevée. Cette distinction est importante car de nombreuses applications d’ionisation et électrostatiques nécessitent un champ électrique élevé plutôt qu’une grande quantité de courant électrique.

• Étape d'entrée :Reçoit une alimentation DC 5 V ou DC 12 V.
• Étape d'oscillation :Génère le signal de commutation requis par le transformateur.
• Étape de montée en puissance :Augmente la basse tension d'entrée à une haute tension.
• Étape de rectification :Produit la sortie CC haute tension requise.
• Étape de protection :Aide à limiter le courant anormal et à protéger le circuit en cas de panne.

Cette architecture compacte rend l'intégration d'un module haute tension dédié plus facile que la construction d'un circuit d'alimentation haute tension complet à partir de zéro.

Spécifications clés et paramètres de conception

Avant de choisir un module d'alimentation haute tension, les ingénieurs doivent évaluer la compatibilité d'entrée, la tension de sortie, la consommation électrique, les dimensions physiques, le câblage, la plage de température, l'isolation et les fonctions de protection. Le tableau suivant résume les principales spécifications de la solution DeFa.

Pour une sélection technique détaillée, les ingénieurs doivent faire correspondre les caractéristiques électriques du module avec la géométrie de l'électrode, l'état de charge, la distance d'isolation, la conception du boîtier et l'environnement de fonctionnement du produit final.

Où sont utilisés les modules CC haute tension ?

Le facteur de forme compact et la conception basse consommation d'un module haute tension le rendent adapté à de multiples applications électrostatiques et de traitement de l'air.

Équipement de purification de l'air

Dans les systèmes de purification électrostatique de l’air, la haute tension crée un champ électrique qui favorise le chargement et la collecte des particules. Le module peut également alimenter des composants de génération d’ions négatifs utilisés dans le cadre d’une conception de traitement de l’air.

Générateurs d'ions négatifs

Les ioniseurs de bureau, les assainisseurs d'air portables et autres appareils compacts de génération d'ions nécessitent une source haute tension sans ajouter un grand bloc d'alimentation. Un petit convertisseur haute tension CC peut simplifier cette intégration.

Appareils à plasma

Les petits systèmes à plasma peuvent nécessiter une source haute tension contrôlée pour établir les conditions électriques nécessaires à la cellule à plasma. Selon la conception, le module peut prendre en charge des générateurs de plasma compacts utilisés pour le traitement des odeurs ou des applications liées aux surfaces.

Accessoires CVC et traitement de l'air

Les modules haute tension peuvent également être intégrés dans des ventilo-convecteurs, des ioniseurs montés sur conduit et d'autres accessoires de traitement d'air continu lorsque l'espace d'installation disponible est limité.

Équipement médical et de laboratoire

Les équipements de purification de l'air et de désinfection spécialisés de faible puissance peuvent utiliser des alimentations électriques haute tension compactes où les exigences électriques correspondent aux spécifications du module et où l'équipement fini intègre des mesures de sécurité appropriées.

Que doivent prendre en compte les ingénieurs lors de l’intégration ?

Les composants haute tension nécessitent plus qu’une simple compatibilité électrique. La disposition mécanique, l'isolation, le câblage, les conditions thermiques, les interférences électromagnétiques et la protection des utilisateurs doivent tous être pris en compte lors du développement du produit.

• Dégagement haute tension :Maintenez un espacement approprié entre la sortie haute tension et les composants conducteurs.
• Isolation:Utilisez des matériaux isolants appropriés autour de la borne haute tension et du câblage.
• Conception du boîtier :La section haute tension ne doit pas être accessible pendant le fonctionnement normal.
• Gestion thermique :Maintenez le module dans sa plage de température de fonctionnement spécifiée.
• Câblage :Sélectionnez un câble isolé haute tension approprié et spécifiez la longueur de câble requise.
• CEM :Les systèmes électroniques sensibles peuvent nécessiter un blindage, un filtrage ou un acheminement soigneux des câbles.
• Géométrie des électrodes :L'espacement et la forme des électrodes influencent la tension requise et le comportement électrique.

La construction encapsulée du module isole la sortie haute tension de l'entrée basse tension. Néanmoins, les concepteurs de l'équipement final restent responsables de la mise en œuvre de l'architecture appropriée d'isolation, de boîtier, de mise à la terre et de sécurité pour le produit fini.

Quels sont les principaux avantages des équipements OEM ?

Pour les fabricants OEM, un module haute tension compact peut réduire la complexité du développement tout en facilitant le conditionnement du produit dans son ensemble.

1. Encombrement mécanique compact :Les dimensions 51 × 32 × 19 mm permettent une installation dans des boîtiers relativement petits.
2. Faible consommation d’énergie requise :Une consommation nominale allant jusqu'à 3 W prend en charge les architectures système basse consommation.
3. Plusieurs options de tension :Les modèles disponibles couvrent les exigences de sortie de 5 kV à 9 kV.
4. Connexions configurables :La longueur des câbles haute tension et la disposition des connecteurs peuvent être spécifiées en fonction de la conception de l'équipement.
5. Fonctions de protection :Une limitation de surintensité, une protection contre les courts-circuits et une protection contre les charges ouvertes sont intégrées au module.
6. Adaptabilité OEM :La tension d'entrée, la tension de sortie, la polarité, le boîtier, le montage et le câblage peuvent être évalués pour les exigences spécifiques du projet.

Comment sélectionner le bon module haute tension CC ?

Le choix du module approprié commence par la définition de la charge électrique plutôt que par la simple sélection de la tension disponible la plus élevée. Une tension plus élevée n'est pas automatiquement meilleure car l'espacement des électrodes, les conditions atmosphériques, l'isolation, les considérations liées à l'ozone et les objectifs d'application affectent tous les performances du système.

Pour les applications à ions négatifs, des modèles à tension de sortie inférieure peuvent être appropriés en fonction de la conception de l'électrode. Les systèmes de précipitation électrostatique avec un espacement plus large des électrodes ou des collecteurs peuvent nécessiter une tension plus élevée. Les applications plasma doivent être évaluées en fonction des caractéristiques électriques de la cellule de décharge spécifique.

Une liste de contrôle de sélection pratique comprend :

• Confirmez si le système hôte fournit une entrée DC 5 V ou DC 12 V.
• Déterminez la tension de sortie requise en fonction de l’espacement des électrodes et de la conception de l’application.
• Confirmez la polarité requise : positive ou négative.
• Calculez le budget de puissance disponible de l’équipement hôte.
• Vérifiez l'espace d'installation physique.
• Définissez la longueur du câble haute tension requise et la disposition des connecteurs.
• Évaluez la température de fonctionnement et les conditions de l’enceinte.
• Tenez compte des exigences CEM si des composants électroniques sensibles sont installés à proximité.

Pour les projets OEM, fournir ces détails au fournisseur au stade du devis peut accélérer la mise en conformité technique et réduire les itérations inutiles des prototypes.

Questions fréquemment posées sur les modules haute tension CC

La tension de sortie peut-elle être ajustée pendant que le module fonctionne ?

Le module standard utilise une tension de sortie définie en usine selon le modèle sélectionné. Si une application nécessite une tension de sortie variable, les ingénieurs doivent discuter d'un module personnalisé ou d'une solution de contrôle externe pendant la phase de conception.

Comment choisir entre une sortie 5kV et 9kV ?

La tension requise dépend principalement de la configuration de l'électrode et de l'application. Les applications à ions négatifs peuvent généralement utiliser 5 kV à 7 kV, tandis que les systèmes électrostatiques avec des écarts d'électrodes plus grands peuvent nécessiter 8 kV à 9 kV. La configuration complète de l’électrode et de la charge doit être évaluée avant de sélectionner un modèle.

Un module haute tension génère-t-il de l'ozone ?

Le module lui-même est un composant de conversion de puissance plutôt qu'un générateur d'ozone. Cependant, de l'ozone peut potentiellement se former lorsqu'une haute tension est appliquée à des électrodes pointues dans l'air, en particulier à des tensions plus élevées. La géométrie des électrodes, le niveau de tension et la conception du système doivent donc être pris en compte lorsque le contrôle de l'ozone est important.

Peut-il être utilisé dans les appareils électroménagers ?

Le module est conçu avec un courant de sortie limité et une isolation encapsulée, mais l'appareil final nécessite toujours une isolation électrique, une mise à la terre, un boîtier et une ingénierie de sécurité appropriées. La borne haute tension et le câblage ne doivent pas être accessibles aux utilisateurs pendant le fonctionnement normal.

Quelle est la durée de vie prévue ?

Dans des conditions de fonctionnement normales et dans la plage de température spécifiée, le module a une durée de vie prévue de plus de 20 000 heures. Une tension d'entrée excessive et un fonctionnement prolongé à température maximale peuvent affecter la durée de vie, c'est pourquoi une gestion thermique et électrique appropriée est recommandée.

Des échantillons sont-ils disponibles pour les tests de prototypes ?

Oui. Des exemples de commandes peuvent être utilisés pour l’évaluation des prototypes. Lors de la demande d'un échantillon, il est utile de spécifier la tension d'entrée, la tension de sortie, la polarité et la longueur du câble haute tension requises afin que la configuration appropriée puisse être évaluée.

Conclusion : un module haute tension compact convient-il à votre équipement ?

Une alimentation électrique haute tension compacte peut constituer un élément de base important pour la purification de l'air, l'ionisation, la précipitation électrostatique, la génération de plasma, les accessoires CVC et d'autres applications haute tension de faible puissance. La clé n'est pas simplement d'obtenir une haute tension, mais aussi de faire correspondre la tension de sortie, la limitation de courant, la polarité, les dimensions mécaniques, le câblage, l'isolation et les conditions de fonctionnement avec la conception finale de l'équipement.

Avec une entrée 5 V ou 12 V CC, des options de sortie 5 à 9 kV CC, une consommation électrique nominale jusqu'à 3 W, une structure compacte de 51 × 32 × 19 mm, un câblage configurable et des fonctions de protection intégrées, la solution DeFa offre aux développeurs OEM un point de départ pratique pour l'intégration de systèmes haute tension compacts. Si vous développez un purificateur d'air, un ioniseur, un appareil à plasma, un système électrostatique ou tout autre équipement nécessitant une source haute tension compacte, explorez les spécifications du module haute tension CC etContactez-nousavec la tension d'entrée, la tension de sortie, la polarité, la configuration de charge et les exigences d'installation requises pour l'évaluation technique.
