Système de traitement des gaz résiduaires à trois acides

Les gaz résiduaires acides mixtes se composent principalement de brouillard d’acide sulfurique (H2SO4), de brouillard d’acide chlorhydrique (HCl) et de brouillard d’acide nitrique (NOx/NO2). Il est largement généré par la galvanoplastie, le décapage, le traitement chimique, la métallurgie, l’anodisation de l’aluminium et le polissage des métaux. Doté d'une forte corrosivité, d'une toxicité élevée et d'une irritation intense, le gaz acide forme facilement des aérosols de fumée blanche, qui endommagent les équipements de production et mettent en danger la santé humaine.

Adoptant des technologies de neutralisation par pulvérisation alcaline, d'élimination du brouillard et de purification en profondeur, ce système est mature, fiable et rentable, servant de solution standard pour la réduction du brouillard acide industriel.

Principe de base et composition du système

1 principe de fonctionnement

L'ensemble du processus repose surneutralisation acide-base, transfert de masse gaz-liquide et élimination du brouillard

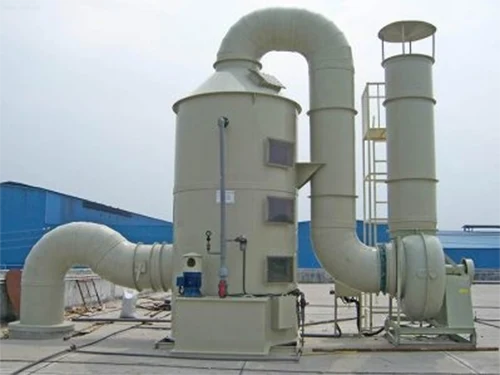

Les gaz résiduaires acides entrent par le bas de la tour et entrent en contact à contre-courant avec une solution alcaline (hydroxyde de sodium/carbonate de sodium) pulvérisée par le haut pour des réactions de neutralisation :

Les couches d'emballage (anneaux PP Pall/anneaux Heilex) élargissent la zone de contact gaz-liquide pour augmenter l'efficacité de la purification. Un éliminateur de brouillard monté sur le dessus capture les gouttelettes de liquide entraînées et élimine les fumées blanches.

2 Système standard à 5 unités

1. Unité de collecte de gaz :Hottes fermées et conduits résistants à la corrosion, efficacité de collecte ≥95 % pour contrôler les émissions fugitives.

2. Unité de prétraitement :Les dévésiculeurs mécaniques et les préfiltres éliminent les grosses gouttelettes d'acide et la poussière pour protéger la tour principale.

3. Unité de purification principale :Tour emballée par pulvérisation alcaline à deux étages ; la première étape pour la neutralisation primaire, la seconde pour la purification fine.

4. Unité d'élimination de la brume profonde :Éliminateur de brouillard à déflecteur/cyclone (éliminateur de brouillard électrique en option), efficacité d'élimination du brouillard ≥99 %.

5. Unité de contrôle d'échappement et automatique :Ventilateur résistant à la corrosion FRP/PP, cheminée d'échappement de 15 m, dosage automatique de produits chimiques par PLC et contrôle de verrouillage du pH.

Avantages principaux (pour les propositions et les appels d'offres)

Purification à haute efficacité pour une conformité totale

● Élimination du brouillard d'acide chlorhydrique ≥98 %, concentration en sortie ≤5 mg/m³

● Élimination du brouillard d'acide sulfurique ≥95 %, concentration en sortie ≤10 mg/m³

● Élimination du brouillard d'acide nitrique ≥90 %, concentration en sortie ≤35 mg/m³Entièrement conforme à la norme GB 16297 et aux normes locales d'émissions ultra-faibles pour éviter les pénalités.

Super résistance à la corrosion et faible entretien

Le corps de la tour, les pipelines et les garnitures adoptent des matériaux FRP, PP et PVC, résistants aux acides forts et aux alcalis. La durée de vie atteint 8 à 15 ans, bien plus longue que celle de l'acier au carbone (1 à 2 ans). Avec peu de pièces d’usure, il ne nécessite qu’un remplissage régulier de solution alcaline et un nettoyage de l’emballage. La conception fermée de l’eau en circulation permet également d’économiser la consommation d’eau.

Fonctionnement sûr et élimination des fumées blanches

La structure entièrement fermée avec mise à la terre antistatique empêche les fuites de gaz et la corrosion des équipements d'atelier. Équipé d'éliminateurs de brouillard haute performance (et d'éliminateurs de brouillard électriques en option) pour éliminer complètement les aérosols de fumées blanches et éviter les plaintes du public.

Grande adaptabilité à diverses conditions de travail

Traite des gaz acides simples ou mélangés, applicables à une concentration élevée, un grand débit d'air, une production intermittente et continue. La conception modulaire présente un faible encombrement (1/3 des systèmes humides traditionnels) et une installation rapide, adaptée aux lignes de production nouvelles et rénovées.

Environnement d’atelier amélioré et santé au travail

Élimine les odeurs acides âcres et les fumées corrosives, améliore la visibilité et prévient les brûlures acides et les maladies respiratoires. L’absence de gouttes de liquide acide réduit les accidents du travail et le roulement du personnel.

Protège les équipements en aval et réduit les coûts de réparation

L'élimination du brouillard frontal empêche la corrosion et le blocage des ventilateurs, des conduits et des cheminées. Il protège également les unités de charbon actif et catalytiques ultérieures de l'érosion acide, prolongeant ainsi leur durée de vie de 2 à 3 fois.

Approbation réglementaire fluide

Conçu conformément aux normes GB 16297 et GB 21900. Associé à des dispositifs de surveillance en ligne pour le HCl, la température et la transmission de données à distance vers des plates-formes environnementales, garantissant une EIA, une demande de permis de rejet et des inspections fluides.

Retour sur investissement élevé

Faible investissement initial (seulement 1/5 des systèmes RTO). Le fonctionnement ne consomme qu’une petite quantité d’agent alcalin et d’électricité, sans remplacement fréquent des consommables. Cela évite de lourdes amendes, des arrêts de production et des pertes de commandes, et l’investissement peut être récupéré en 1 à 2 ans.

Nécessité d'installation

Respecter la réglementation environnementale

Les gaz résiduaires acides mixtes sont répertoriés comme polluants hautement toxiques et dangereux. Un rejet direct ou des émissions excessives entraîneront des amendes allant de 100 000 à 1 000 000 RMB, une suspension de la production ou même la révocation des permis de rejet. Ce système est obligatoire pour l'approbation et l'exploitation du projet. Une installation précoce évite des rénovations coûteuses à mesure que les politiques se resserrent.

Garantir une production normale

La forte corrosion acide endommage rapidement les structures en acier, les moteurs et les composants électriques. Le gaz acide non traité provoque des blocages et des fuites fréquents des pipelines, entraînant des arrêts réguliers et d’énormes pertes de production. Les fumées acides et les sols glissants gênent également le travail et augmentent le roulement du personnel.

Répondre aux exigences d’audit des clients

La conformité environnementale est une exigence de base pour les commandes de clients de pièces automobiles, d’électronique, de matériel informatique et du commerce extérieur. Le traitement standard des gaz résiduaires contribue à maintenir l’image de l’entreprise et sa compétitivité sur le marché.

Protéger la santé des employés et les risques juridiques

L'inhalation de brouillard acide peut provoquer des brûlures respiratoires, un œdème pulmonaire et d'autres maladies graves. Une exposition à long terme déclenche des conflits liés aux maladies professionnelles et des risques d'indemnisation élevés. L'installation du système répond à la responsabilité sociale de l'entreprise.

S'adapter à des normes de plus en plus strictes

De plus en plus de régions ont imposé des limites d'émission ultra-faibles plus strictes pour les brouillards acides. Une rénovation complète et ponctuelle évite des investissements répétés et des mises au rebut d'équipement à l'avenir.

Terminologie professionnelle (pour les documents et la promotion)

Conditions d'équipement

Système de traitement des gaz résiduaires à trois acides, tour de pulvérisation de brouillard acide, épurateur emballé, tour de purification FRP, tour de pulvérisation PP, éliminateur de brouillard électrique, boîte d'adsorption sèche SDG, adsorbeur de charbon actif, ventilateur résistant à la corrosion, système de dosage automatique PLC, moniteur de pH en ligne, hotte de collecte de gaz, conduit résistant aux acides, cheminée d'échappement

Conditions du processus

Neutralisation acide-base, contre-courant gaz-liquide, transfert de masse d'emballage, purification des brouillards acides, élimination du brouillard et des fumées blanches, dénitrification, conception résistante à la corrosion, circulation fermée, dosage automatique, verrouillage du pH, collecte des émissions fugitives, décharge organisée, intégration modulaire

Conditions de candidature

Brouillard acide de galvanoplastie, gaz résiduaires de décapage, gaz d'échappement d'anodisation de l'aluminium, fumée acide mixte de polissage des métaux, gaz acide chimique, gaz de combustion de décapage métallurgique, gaz résiduaires hautement corrosifs, gaz toxiques et nocifs

Conditions de conformité et de valeur

Norme intégrée d'émission de polluants atmosphériques, acceptation de l'EIA, permis de rejet, inspection environnementale, réduction, usine verte, production plus propre, santé au travail, anticorrosion, réduction des coûts et amélioration de l'efficacité

Configurations recommandées par condition de travail

1. Petite unité/machine unique (petits réservoirs de galvanoplastie et de décapage)

Collecte de gaz fermée → Élimination du pré-brouillard → Tour de pulvérisation en PP à un étage → Éliminateur de brouillard → Ventilateur FRP → Cheminée de 15 m

Caractéristiques : Faible coût, maintenance simple, conformité stable pour les petits débits d’air et les gaz à faible concentration.

2. Moyenne échelle/réservoirs multiples (anodisation de l'aluminium, lignes de décapage du matériel)

Collecte de gaz en circuit fermé → Désembuage mécanique → Tour de pulvérisation FRP à deux étages (solution alcaline + agent réducteur) → Éliminateur de brouillard électrique → Adsorption sur charbon actif → Ventilateur → Cheminée

Caractéristiques : Conformité totale pour tous les types de brouillard acide, élimination complète des fumées blanches, adapté aux flux d'air moyens à grands et aux gaz de concentration moyenne à élevée.

3. Grande ligne de production continue (ateliers de chimie, métallurgie et grands décapages)

Collecte des gaz → Prétraitement par refroidissement → Tour de pulvérisation à deux étages → Débrouillard électrique → RCO (dénitrification + élimination des COV) → Surveillance en ligne → Cheminée

Caractéristiques : émissions ultra faibles, pas de pollution secondaire ; la solution privilégiée pour les entreprises sous surveillance environnementale clé.
