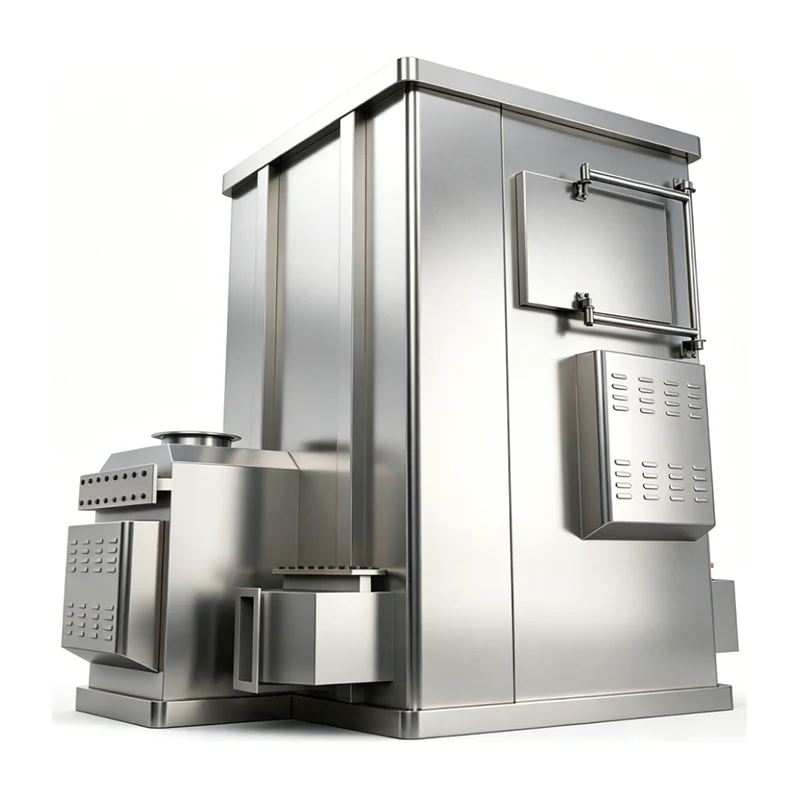

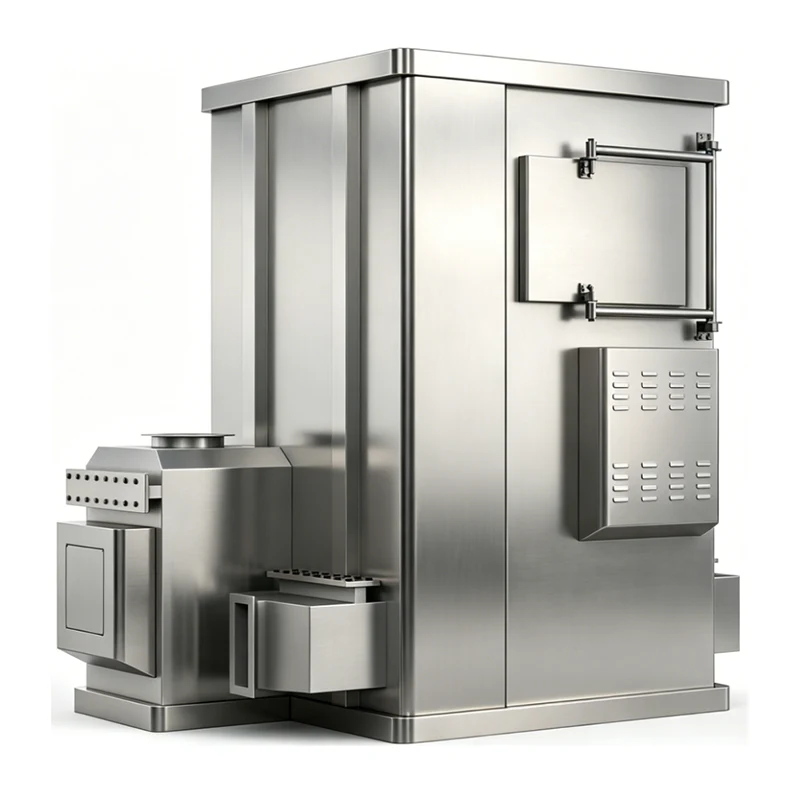

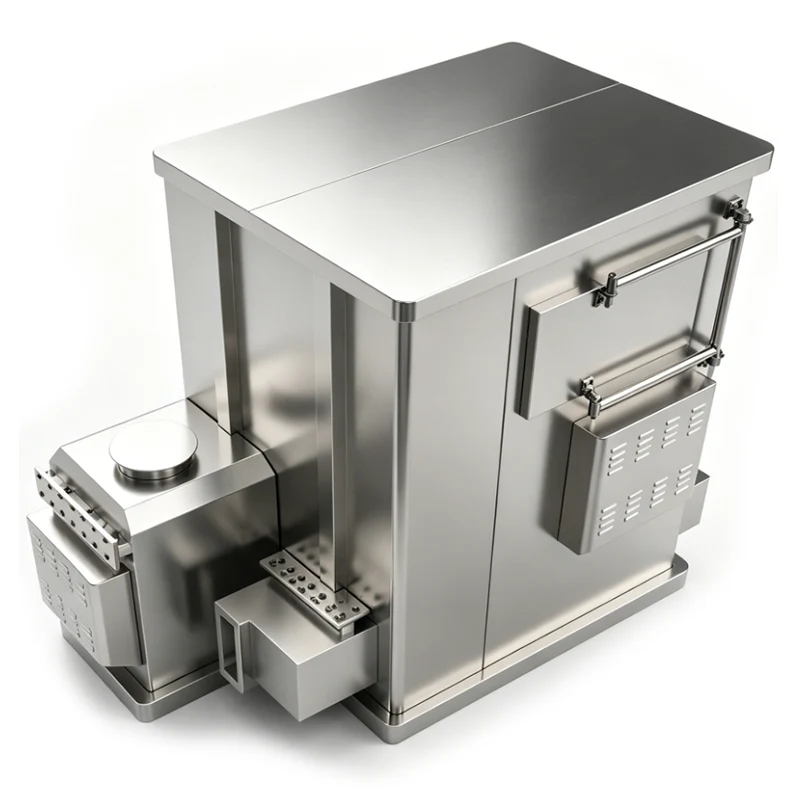

Four d'oxydation de CO à échange de chaleur à deux étages

Le four d'oxydation de CO à échange de chaleur à deux étages Defaee est un système intégré de protection de l'environnement et d'économie d'énergie combinant l'oxydation catalytique du CO, une récupération de chaleur à haut rendement en deux étapes, une combustion de gaz naturel à basse pression et un contrôle intelligent. Il est conçu pour la purification des gaz d'échappement industriels contenant du CO et la récupération de la chaleur résiduelle dans les secteurs de la métallurgie, de la chimie, des matériaux de construction et autres secteurs connexes.

Développé par DeFa Environmental Equipment (Ningbo) Co., Ltd. — un fabricant axé sur la technologie avec plus de 20 ans d'expertise dans les alimentations électriques haute tension, les systèmes plasma et la réduction des COV — ce four utilise une structure d'échange thermique à plaques à deux étages pour récupérer l'énergie thermique des gaz de combustion à haute température de manière graduelle. Tout en réalisant une oxydation inoffensive du CO, il permet simultanément une utilisation de l’énergie thermique à haut rendement. La conception donne la priorité au respect de l’environnement, à la réduction de la consommation d’énergie et à un fonctionnement stable à long terme.

Principe de fonctionnement de base

1. Oxydation catalytique du CO

Après le prétraitement (dépoussiérage et coupe-feu), les gaz d'échappement industriels contenant du CO pénètrent dans la chambre de réaction du four. Sous l’action de catalyseurs à base de métaux nobles (platine-palladium), une réaction d’oxydation catalytique se produit à une température relativement basse de 450 à 480°C, convertissant le CO toxique en CO₂ non toxique.

Réaction : 2CO + O₂ → 2CO₂ (catalyseur, 450–480°C)

Ce processus sans flamme améliore la sécurité opérationnelle et peut simultanément décomposer les traces de composés organiques volatils (COV) présents dans le flux d'échappement, aidant ainsi les utilisateurs à répondre aux exigences nationales et internationales en matière d'émissions.

2. Échange thermique en deux étapes

Les échangeurs de chaleur à plaques à deux étages intégrés utilisent une conception de refroidissement gradué et d'échange thermique à gradient pour maximiser la récupération de chaleur perdue à partir des gaz de combustion à haute température post-réaction :

1. Échange thermique du premier étage :Les gaz de combustion à haute température à environ 480 °C pénètrent dans l'échangeur thermique à plaques du premier étage, transférant la chaleur à contre-courant vers les gaz d'échappement entrants à basse température. La température des gaz de combustion chute à 240-260°C, tandis que le gaz d'entrée est préchauffé à 200-220°C, réduisant ainsi l'apport d'énergie en gaz naturel requis pour le chauffage ultérieur.
2. Échange thermique de deuxième étape :Les gaz de combustion pré-refroidis entrent ensuite dans l'échangeur de chaleur du deuxième étage, où ils transfèrent ensuite la chaleur à l'air frais ou à un autre fluide à basse température. La température des gaz de combustion est réduite en dessous de 120 °C, ce qui permet d'obtenir un taux de récupération de chaleur résiduelle supérieur à 75 %, soit nettement plus élevé que les conceptions à un seul étage.
3. Régulation de température :Après l'échange thermique, trois jeux de registres d'air modulent avec précision les gaz de combustion pour maintenir une température de refoulement stable d'environ 80°C, évitant ainsi le stress des équipements ou la pollution thermique causée par une température excessive.

3. Combustion du gaz naturel à basse pression

Le système intègre une unité de combustion de gaz naturel à basse pression, avec une pression d'alimentation en gaz contrôlée entre 0,02 et 0,05 MPa pour correspondre aux conditions industrielles typiques du gaz à basse pression. Après un dosage précis via un réducteur de pression, un filtre et un débitmètre, le gaz naturel entre dans le brûleur, se mélange parfaitement à l'air de combustion et brûle à basse température à l'intérieur du four pour fournir une chaleur stable pour la réaction catalytique.

La conception de combustion basse pression élimine les risques de sécurité associés aux systèmes haute pression. L'efficacité de la combustion dépasse 99 %, tandis que les concentrations d'émissions de NOₓ et de CO dans les gaz de combustion restent bien inférieures aux limites réglementaires communes. Les coûts d'exploitation sont généralement 30 à 40 % inférieurs à ceux des solutions de chauffage électrique comparables.

Structure de l'équipement de base

1. Assemblage du four

Le corps du four est construit avec une structure à double couche : acier au carbone résistant aux hautes températures doublé d'une couche isolante en silicate d'aluminium. La coque intérieure résiste à des températures allant jusqu'à 600°C, tandis que la température de la surface extérieure est maintenue à ≤50°C pour minimiser les pertes thermiques. Le four est divisé en cinq sections fonctionnelles — section d'entrée, section de préchauffage, section de réaction catalytique, section d'échange thermique à deux étages et section d'échappement — et est intégralement soudé pour une excellente étanchéité. Un port de décompression intégré offre une protection automatique contre la surpression.

2. Module d'échange thermique à deux étages

Le cœur du système de récupération de chaleur se compose de deux étages d'échangeurs de chaleur à plaques à haut rendement fabriqués en acier inoxydable 304, offrant une résistance aux températures élevées, à la corrosion et des performances de transfert de chaleur fiables. Les échangeurs sont disposés en série avec des plaques de guidage intermédiaires pour assurer une répartition uniforme des fumées. L'espacement optimisé des plaques réduit la résistance aux gaz de combustion et la consommation d'énergie du ventilateur. Le module est conçu pour un démontage et un nettoyage faciles, acceptant les flux d'échappement contenant de la poussière.

3. Système de combustion de gaz naturel basse pression

Ce sous-système comprend une tuyauterie de gaz naturel, un réducteur de pression basse pression, un filtre à gaz, une vanne de régulation de débit, un brûleur, un dispositif d'allumage et un détecteur de flamme. Le réducteur de pression stabilise la pression du gaz entre 0,02 et 0,05 MPa, tandis que le régulateur de débit permet un dosage précis du carburant. Un brûleur à injection poreux assure un mélange complet du gaz et de l'air. Le dispositif d'allumage automatique et le détecteur de flamme en temps réel coupent immédiatement l'alimentation en gaz en cas de défaillance de la flamme pour éviter les fuites.

4. Système de réaction catalytique

Le système comprend un lit de catalyseur basé sur un substrat céramique en nid d'abeille chargé de catalyseurs en métal noble platine-palladium, caractérisé par des propriétés anti-empoisonnement, une durabilité à haute température et une durée de vie typique de 2 à 3 ans. Au moins cinq capteurs de température sont installés dans le four pour surveiller les points de température critiques en temps réel, contrôlant avec précision la température de réaction dans la fenêtre de 450 à 480°C. Cela garantit un taux de conversion du CO ≥99 %.

5. Système de contrôle intelligent

Un système de contrôle basé sur un API avec une interface à écran tactile intègre le contrôle de la température, la surveillance de la pression, les verrouillages de sécurité du gaz, les alarmes de panne et l'enregistrement des données. Il prend en charge un fonctionnement entièrement automatique avec démarrage/arrêt à une touche et un réglage automatique du débit de gaz et de l'ouverture du registre. Le système surveille en permanence la pression différentielle, la pression du gaz et l'état de la flamme ; dès la détection d'une anomalie, il déclenche des alarmes automatiques et des séquences d'arrêt. Les fonctionnalités de surveillance à distance et de téléchargement de données sont également prises en charge. Les algorithmes de contrôle sont affinés grâce aux deux décennies de données de terrain de DeFa, améliorant ainsi la stabilité et réduisant le besoin d'intervention manuelle.

6. Système auxiliaire de sécurité

• Coupe-feu et dépoussiéreursà l'entrée comme à la sortie, isolez la ligne de production de l'équipement de traitement et capturez les particules, évitant ainsi le retour de flamme et le colmatage.
• Orifice de décompressionavec un diaphragme antidéflagrant sur le dessus de la chambre de réaction libère automatiquement la pression dans les scénarios de surpression.
• Mise à la terre fiabledu boîtier métallique avec une résistance de mise à la terre ≤4Ω empêche l'accumulation d'électricité statique et les risques de choc électrique.

Avantages clés en termes de performances

1. Efficacité de purification élevée et émission conforme

Le taux de conversion catalytique du CO atteint ≥99 %, avec une concentration d'émission de CO généralement ≤50 mg/m³. L'élimination simultanée des COV est obtenue. Le système de combustion du gaz naturel basse pression produit des émissions de NOₓ ≤100 mg/m³, sans fumée noire ni odeur. Les performances sont validées dans des conditions industrielles standard et sont conformes aux réglementations telles que celles régissant les polluants atmosphériques provenant des fours industriels.

2. Récupération supérieure de la chaleur résiduelle et économies d’énergie

La structure d'échange thermique à plaques à deux étages atteint un taux de récupération de chaleur résiduelle ≥75 %, réduisant ainsi la consommation de gaz naturel de 20 à 25 % par rapport aux configurations d'échange thermique à un étage. La température d’évacuation des fumées est maintenue à ≤120°C. La chaleur récupérée peut être utilisée pour le préchauffage du gaz d'entrée, l'approvisionnement en eau chaude ou le chauffage des installations, permettant une utilisation de l'énergie en cascade.

3. Fonctionnement à basse pression et haute fiabilité

Le fonctionnement au gaz naturel à basse pression (0,02 à 0,05 MPa) réduit considérablement les risques de fuite. Plusieurs verrouillages de sécurité, notamment une protection contre l'extinction, la surchauffe, la surpression et la mise à la terre, assurent une sécurité complète des processus. La conception redondante d'échange thermique à deux étages permet un fonctionnement continu même si un étage nécessite une maintenance.

4. Contrôle intelligent et faible maintenance

Le contrôle PLC entièrement automatique permet un fonctionnement sans surveillance. L'affichage des paramètres en temps réel et les diagnostics automatiques des défauts facilitent un dépannage rapide. La conception de l'échangeur de chaleur amovible et le catalyseur facilement remplaçable réduisent les efforts de maintenance. La durée de vie globale de l'équipement est estimée entre 10 et 15 ans dans des conditions normales de fonctionnement.

5. Large adaptabilité

Le four est conçu pour traiter les gaz d'échappement industriels avec des concentrations de CO comprises entre 0,5 % et 5 % et des températures d'entrée de 100 à 300 °C, ce qui le rend adapté aux effluents gazeux de haut fourneau, aux gaz résiduaires de synthèse chimique, aux gaz d'échappement de four et à des flux de processus similaires. Il s’intègre directement aux gazoducs industriels basse pression standards sans nécessiter de rénovations haute pression.

Spécifications techniques (modèle standard)

Directives d'installation et de mise en service

1. Exigences d'installation

1. Installer sur une fondation plate en béton avec une capacité portante ≥5 t/m² ; réserver au moins 1,5 m d'espace de maintenance autour de l'équipement.
2. Les gazoducs doivent utiliser des tuyaux en acier sans soudure avec des raccords soudés et doivent passer un test d'étanchéité (0,1 MPa, 30 min sans fuite).
3. Assurez une mise à la terre fiable de l'équipement avec un fil de terre jaune-vert de ≥4 mm² et une résistance de mise à la terre ≤4 Ω.
4. Utilisez des connexions flexibles au niveau des conduits d’entrée et de sortie pour éviter les dommages causés par les vibrations.
5. Installez des manomètres différentiels à l’entrée et à la sortie de l’échangeur thermique pour surveiller l’encrassement.

2. Procédures de mise en service

1. Mise en service à vide :Allumez le système, démarrez le ventilateur et l'unité de commande ; vérifier le fonctionnement normal et les lectures précises du capteur.
2. Mise en service du gaz :Introduire du gaz naturel à basse pression ; confirmez l’absence de fuite de pipeline, un allumage correct et une flamme stable.
3. Mise en service de la charge :Introduire les gaz d’échappement contenant du CO, ajuster progressivement le débit de gaz et les positions des registres pour stabiliser la température de réaction entre 450 et 480 °C. Une fois la conformité des émissions vérifiée, faites fonctionner en continu pendant 24 heures.
4. Mise en service du verrouillage :Simulez les défauts de défaillance de flamme, de surchauffe et de surpression pour vérifier les fonctions d’alarme et d’arrêt automatiques.

Entretien courant

• Tous les jours:Vérifiez la pression du gaz, l'état de la flamme, la température du four, la pression différentielle et la mise à la terre ; enregistrer les données opérationnelles.
• Hebdomadaire:Nettoyer le filtre à gaz et le coupe-feu ; vérifier la flexibilité du registre ; serrez les boulons de connexion.
• Mensuel:Inspectez le lit catalytique et enlevez toute poussière de surface ; nettoyer les plaques de l’échangeur de chaleur pour éviter tout colmatage.
• Annuellement:Inspection complète de l'isolation, des échangeurs de chaleur, du brûleur et du système de contrôle ; remplacer les composants vieillissants et calibrer les capteurs.
• Arrêt de longue durée :Fermez les vannes d'alimentation en gaz, purgez le gaz du pipeline, protégez l'équipement de la poussière et aérez périodiquement pour éviter la corrosion due à l'humidité.

Applications et valeur

Cet équipement est largement utilisé dans la purification des gaz d'échappement du CO pour les hauts fourneaux métallurgiques, les processus de synthèse chimique, les fours à matériaux de construction et les opérations de traitement thermique des machines. Il offre une valeur globale : un traitement des gaz d'échappement respectueux de l'environnement, des coûts d'exploitation réduits grâce à une récupération de chaleur résiduelle à haut rendement, une sécurité de production améliorée grâce à de multiples mécanismes de protection et une période de retour sur investissement typique de 1 à 2 ans grâce à l'énergie thermique récupérée. Le résultat est une combinaison pratique de protection de l’environnement et d’efficacité énergétique pour les utilisateurs industriels.

Foire aux questions

Quelles conditions de gaz d'échappement conviennent à ce four d'oxydation de CO ?

Le four est conçu pour des gaz d'échappement industriels contenant 0,5 à 5 % de CO, avec des températures d'entrée généralement comprises entre 100°C et 300°C. Il peut être appliqué aux gaz de haut fourneau, aux gaz résiduaires de synthèse chimique, aux gaz d’échappement des fours et à des flux similaires contenant du monoxyde de carbone et des traces de COV.

Combien de temps dure le catalyseur et est-il remplaçable ?

Le substrat céramique en nid d'abeille chargé de catalyseurs platine-palladium a une durée de vie typique de 2 à 3 ans dans des conditions de fonctionnement normales. Le module catalyseur est conçu pour un remplacement simple, et notre équipe technique peut vous fournir des conseils sur les intervalles de remplacement en fonction des données d'exploitation réelles.

Quelle pression d’alimentation en gaz naturel est requise ?

Le système fonctionne au gaz naturel basse pression avec une pression d’alimentation de 0,02 à 0,05 MPa, ce qui correspond aux réseaux de gaz industriels basse pression standard. Aucun équipement ultérieur à haute pression n’est requis. Un réducteur de pression, un filtre et un débitmètre sont intégrés pour assurer une distribution de gaz stable.

Quelle quantité d’énergie peut-on économiser grâce à l’échange thermique à deux étages ?

L'échangeur thermique à plaques à deux étages atteint un taux de récupération de chaleur résiduelle ≥75 %, réduisant ainsi la consommation de gaz naturel d'environ 20 à 25 % par rapport aux configurations d'échange thermique à un étage. La chaleur récupérée est utilisée pour préchauffer les gaz d’échappement entrants, réduisant ainsi directement l’apport d’énergie nécessaire pour maintenir la température de la réaction catalytique.

Un fonctionnement continu et sans surveillance est-il possible ?

Oui. Le système de contrôle basé sur PLC prend en charge un fonctionnement entièrement automatique, y compris le démarrage/arrêt à une touche, la surveillance en temps réel et l'ajustement automatique du débit de gaz et des registres. Les capacités de surveillance à distance et de téléchargement de données permettent aux opérateurs de superviser l’état du système hors site. En cas d'anomalies, le système déclenche automatiquement des alarmes et des séquences d'arrêt sécurisées.

Quels dispositifs de sécurité sont intégrés ?

Plusieurs couches de sécurité sont conçues dans le système : des coupe-feu d'entrée et de sortie empêchent le retour de flamme ; un orifice de décompression avec un diaphragme antidéflagrant gère la surpression ; la détection de flamme coupe automatiquement l'alimentation en gaz lors de l'extinction ; et une mise à la terre fiable (≤4Ω) évite les risques statiques. La conception de la combustion à basse pression elle-même réduit les risques inhérents.

Quelle est la performance typique en matière d’émission ?

Dans des conditions de fonctionnement stables, le taux de conversion du CO atteint ≥99 %, avec une concentration d'émission de CO généralement ≤50 mg/m³. Le système de combustion du gaz naturel basse pression produit des émissions de NOₓ ≤ 100 mg/m³, sans fumée noire ni odeur. Les traces de COV dans les gaz d’échappement sont également décomposées simultanément.

Quel entretien de routine l'équipement nécessite-t-il ?

Les contrôles quotidiens incluent la pression du gaz, l’état de la flamme et la pression différentielle. Les tâches hebdomadaires consistent à nettoyer le filtre à gaz et le coupe-feu. Chaque mois, le lit catalytique et les plaques de l'échangeur thermique doivent être inspectés et nettoyés. Une inspection annuelle complète est recommandée pour maintenir des performances optimales et prolonger la durée de vie, qui est estimée à 10 à 15 ans.

Quelle est la période de récupération typique de cet investissement ?

La plupart des utilisateurs obtiennent un retour sur investissement en un à deux ans, principalement grâce à la réduction de la consommation de gaz naturel rendue possible par le système de récupération de chaleur perdue à haut rendement. Des économies supplémentaires proviennent de la réduction des besoins de maintenance et des pénalités d’émissions évitées.

Expertise du fabricant

DeFa Environmental Equipment (Ningbo) Co., Ltd. se consacre depuis plus de 20 ans à la recherche, à la production et à l'application de systèmes d'assainissement de l'environnement et de contrôle de la pollution de l'air. Nos compétences clés en matière de technologie d’alimentation électrique haute tension, de génération de plasma et de contrôle intelligent sont intégrées dans chaque produit que nous proposons. Au service d'une clientèle mondiale – avec 60 % de notre production destinée à l'Amérique du Nord – nous combinons une ingénierie rigoureuse, des processus de qualité certifiés et une innovation continue pour fournir des équipements qui répondent aux normes internationales exigeantes. Des tests de performance des catalyseurs en interne aux tests d'acceptation en usine qui simulent des conditions de fonctionnement réelles, nos pratiques d'assurance qualité sont conçues pour fournir des performances fiables à long terme.
