Traitement des gaz résiduaires organiques pour les machines de frappe à chaud

Les gaz d'échappement générés par les processus de forgeage à chaud présentent des températures élevées (150 à 400 °C), un brouillard d'huile à haute concentration, de fines particules collantes de PM2,5, des COV (hydrocarbures totaux non méthane), du graphite et des poussières métalliques. Le traitement des gaz résiduaires organiques pour les machines à tête chaude est sujet au colmatage des pipelines et transporte des flammes nues et des étincelles, ce qui présente des risques d'incendie.

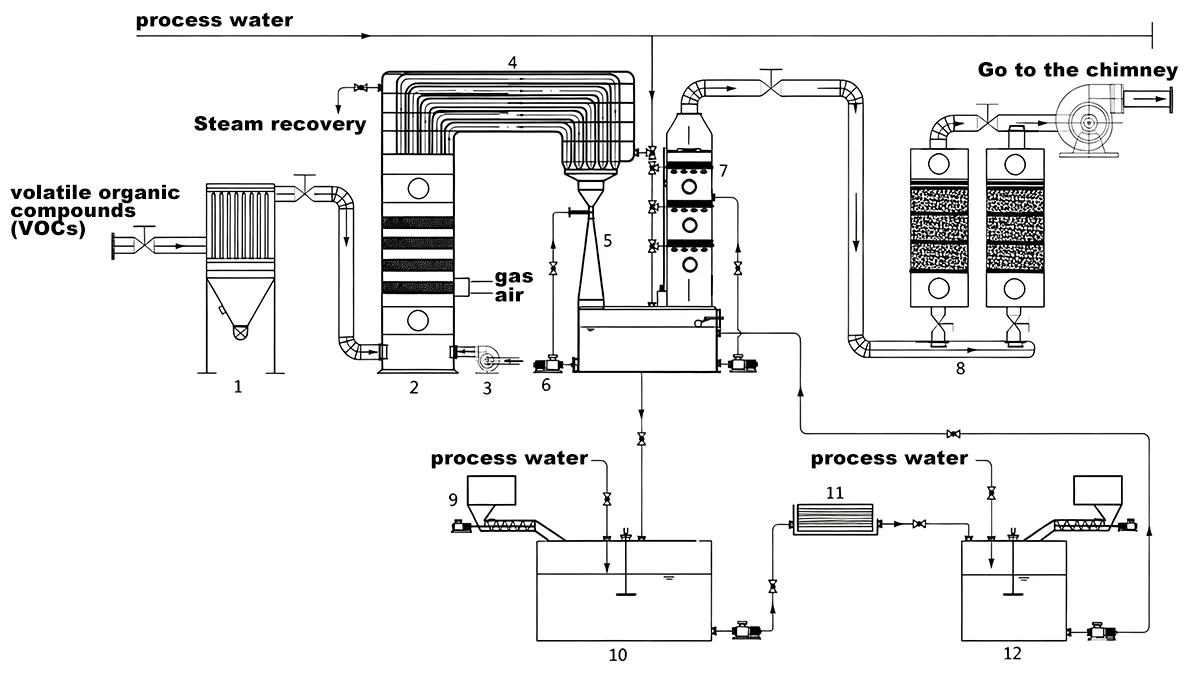

Le flux de travail de traitement standard est défini comme :Collecte de gaz → Interception et refroidissement de la flamme → Élimination des brouillards d'huile → Traitement des COV → Décharge standard.

1. Équipement de collecte et de prétraitement (sécurité et anti-colmatage)

1.1 Hotte à gaz fermée et système de canalisation

Fonction : Capturer entièrement les fumées et les brouillards d'huile des têtes de forgeage, des moules et des zones d'injection d'huile pour contrôler les émissions fugitives.

Type : Hottes semi-fermées/entièrement fermées équipées de rideaux souples résistants aux hautes températures.

Points clés : Maintenir la vitesse du flux d’air entre 8 et 15 m/s pour éviter l’accumulation d’huile et le reflux des étincelles.

1.2 Pare-flammes et refroidisseur

Fonction : bloque les étincelles à haute température et les dépôts d'oxyde, et refroidit les gaz de combustion de 300 à 400 °C jusqu'à moins de 180 °C pour protéger les équipements en aval contre les incendies et les brûlures.

Principe de fonctionnement : Structure en labyrinthe ou plaques ondulées en acier inoxydable, combinée à un échange thermique de refroidissement air/eau.

Caractéristiques : Résistance aux températures élevées, suppression des flammes, anti-accumulation de boues d’huile et ports dédiés au nettoyage des cendres.

1.3 Pré-filtre

Fonction : Piège les grosses gouttelettes d'huile, la poussière de graphite et les calamines d'oxyde pour réduire la charge sur les unités électrostatiques et à charbon actif.

Média filtrant : Maille métallique réutilisable et lavable + coton en fibre de verre.

Performance : élimine 50 à 80 % des grosses gouttelettes d'huile et empêche l'encrassement des plaques d'électrode et des matériaux filtrants en aval.

2. Équipement de purification de brouillard d'huile de base (élimination du brouillard d'huile et des PM2,5)

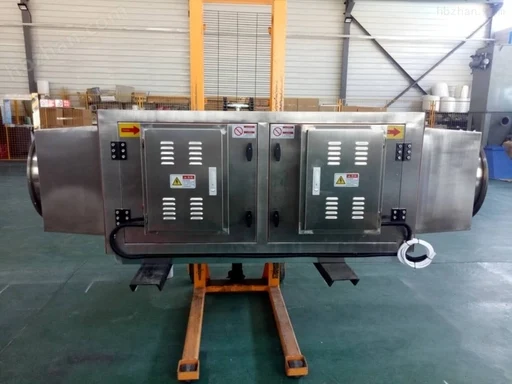

2.1 Précipitateur électrostatique haute tension (ESP, solution grand public)

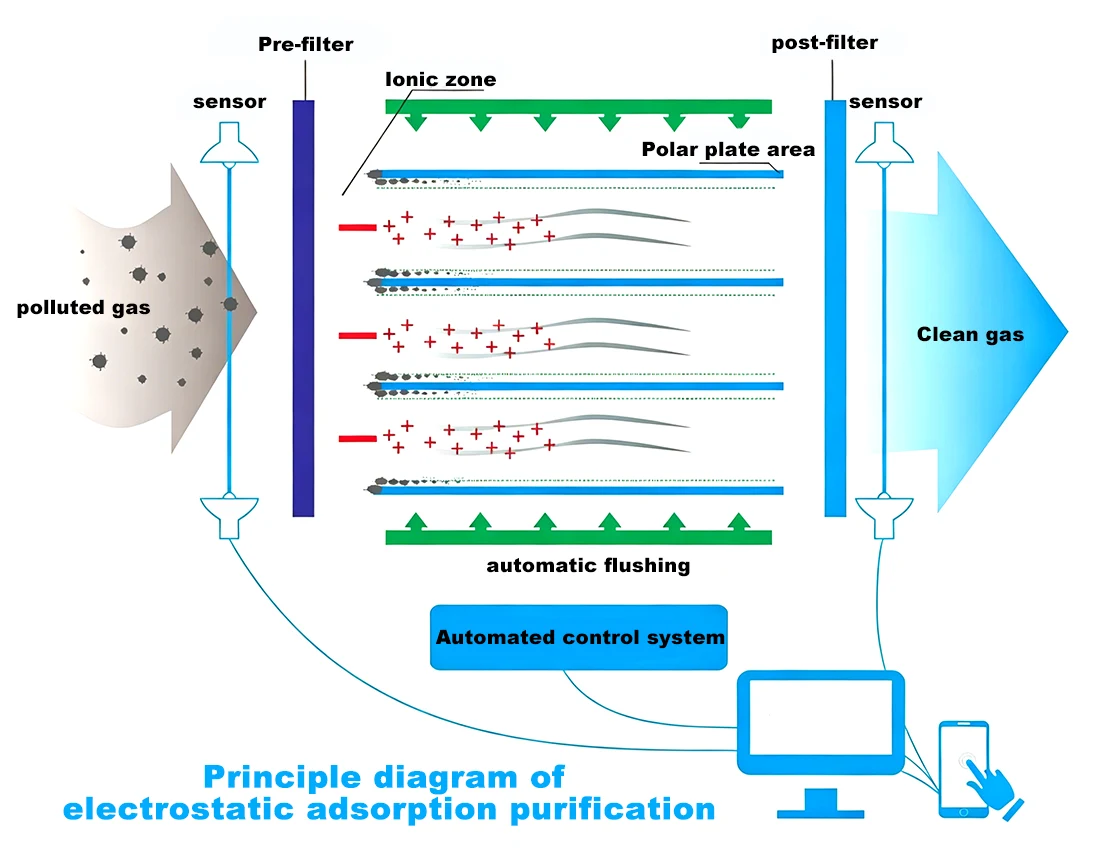

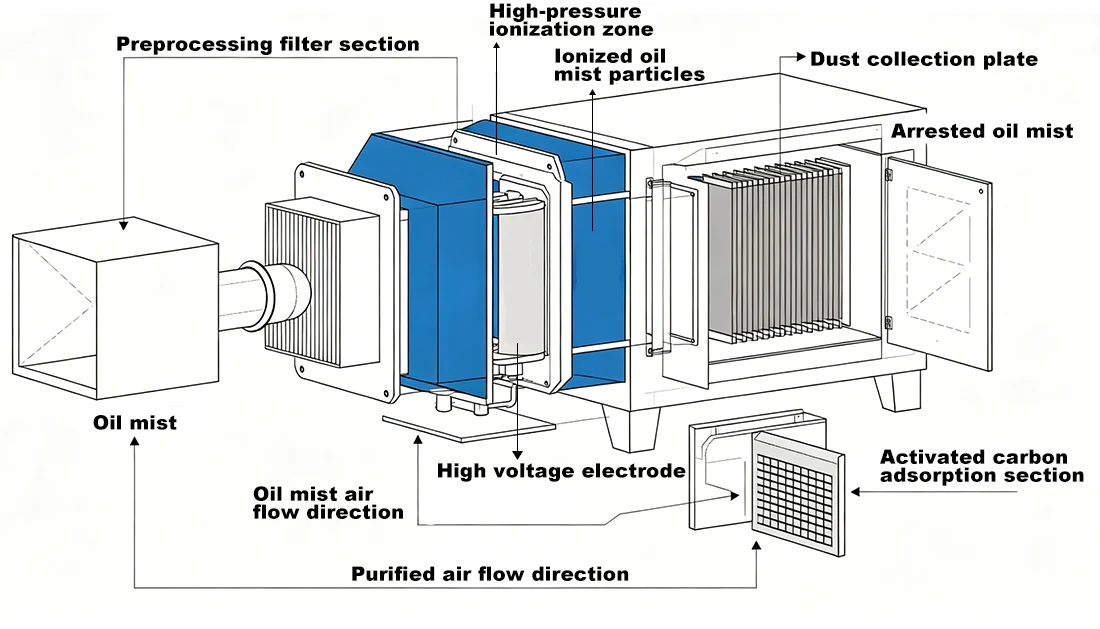

Principe de fonctionnement : ionisation des gaz et collecte des particules. Sous un champ électrique haute tension de 12 à 16 kV, le brouillard d'huile chargé adhère aux plaques d'électrode et s'écoule par gravité dans le bac de collecte d'huile.

Efficacité : élimination des brouillards d'huile ≥95 %, élimination des PM2,5 ≥90 % ; Concentration du brouillard d'huile de sortie ≤5 mg/m³.

Caractéristiques : Résiste à des températures allant jusqu'à 180°C, faible perte de charge, huile usagée recyclable, faible coût d'exploitation, idéal pour les brouillards d'huile lourds issus du forgeage à chaud.

2.2 Séparateur centrifuge dynamique de brouillard d’huile

Principe de fonctionnement : La turbine rotative à grande vitesse génère une force centrifuge pour séparer le brouillard d'huile, qui est collecté le long de la paroi de la coque.

Efficacité : 70 % à 85 %, adapté au prétraitement de grosses gouttelettes d’huile à haute concentration.

Caractéristiques : Aucun consommable, température de fonctionnement maximale 120°C, entretien facile.

2.3 Épurateur humide

Principe de fonctionnement : Pulvérisez de l'eau ou un liquide alcalin pour capturer le brouillard d'huile et la poussière, tout en refroidissant les gaz de combustion et en éliminant une petite partie des COV.

Efficacité : élimination des brouillards d'huile de 80 à 90 %, élimination de la poussière supérieure à 90 %.

Inconvénients : produit des eaux usées huileuses et peut geler en hiver ; nécessite un dosage chimique régulier.

Application : Scénarios avec brouillard d’huile extrêmement épais et odeurs piquantes.

3. Équipement de traitement des COV (hydrocarbures totaux non méthaniques) (contrôle des odeurs et conformité)

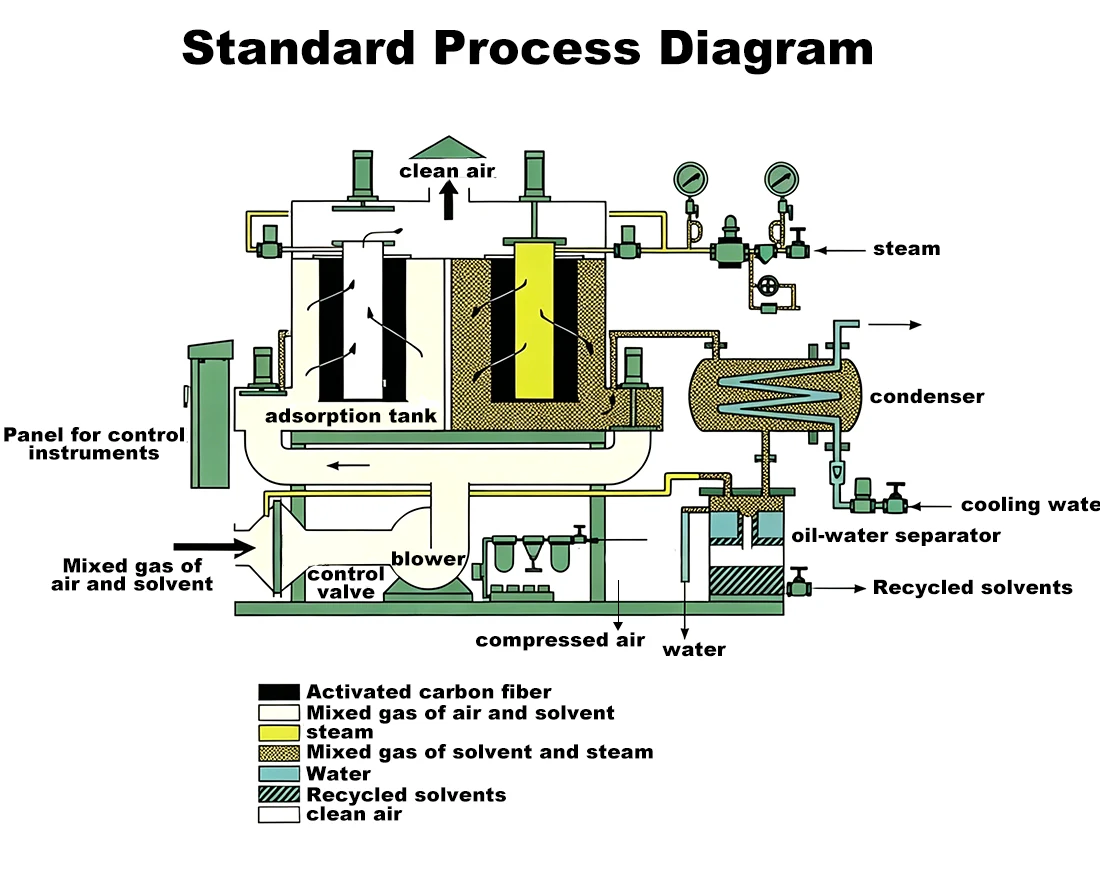

3.1 Adsorbeur de charbon actif (largement utilisé pour les COV à faible concentration)

Principe de fonctionnement : les COV et les odeurs sont piégés par les micropores du charbon actif.

Efficacité : Élimination totale des hydrocarbures non méthaniques ≥90 %, respectant la limite d'émission ≤60 mg/m³ (des normes plus strictes s'appliquent dans certaines régions).

Caractéristiques : Faible investissement, installation rapide. Convient aux COV de concentration faible à moyenne issus du forgeage à chaud ; le remplacement ou la régénération du carbone est nécessaire périodiquement.

3.2 Oxydation photocatalytique UV (désodorisation auxiliaire)

Principe de fonctionnement : la lumière UV et les catalyseurs décomposent les COV en dioxyde de carbone et en eau, principalement pour éliminer les odeurs.

Efficacité : élimination des COV de 50 à 70 %. Ne peut pas être utilisé seul pour des raisons de conformité, uniquement pour la désodorisation post-étape.

Caractéristiques : Aucun consommable, faible coût d’exploitation pour un léger contrôle des odeurs.

3.3 Oxydation catalytique (CO, pour les COV de concentration moyenne à élevée)

Principe de fonctionnement : les catalyseurs à base de métaux précieux permettent une décomposition oxydative des COV à basse température (250 - 350 °C).

Efficacité : ≥95 % sans pollution secondaire, garantissant une conformité stable à long terme.

Caractéristiques : Coût d'exploitation modéré avec chauffage électrique requis ; s'adapte aux lignes de production continues.

3.4 Oxydant thermique régénératif (RTO, pour une concentration élevée et un débit d'air important)

Principe de fonctionnement : les régénérateurs en céramique préchauffent les gaz de combustion et les COV sont entièrement oxydés entre 750 et 820 °C avec une efficacité de récupération de chaleur supérieure à 95 %.

Efficacité : ≥98 %. Idéal pour les lignes de forgeage à chaud à grande échelle et les COV à haute concentration.

Inconvénients : Coût d’investissement élevé, grande empreinte au sol et approvisionnement auxiliaire en gaz naturel requis.

4. Post-traitement et équipement auxiliaire (fonctionnement stable et sécurité)

1. Éliminateur de brouillard/plaque déflectrice : élimine les gouttelettes d'eau et d'huile résiduelles des épurateurs et des condenseurs pour empêcher l'accumulation d'huile dans les ventilateurs et les gouttes de cheminée.

2. Ventilateur à tirage induit résistant à la corrosion et aux hautes températures : évalué à 180 °C, convertible en fréquence, surmontant la résistance du système et empêchant les fuites d'huile et la combustion spontanée.

3. Cheminée d'échappement de 15 m : Acier au carbone ou acier inoxydable avec revêtement anticorrosion, conforme à la norme nationale GB 16297.

4. Système de surveillance en ligne : suit les hydrocarbures totaux non méthane, les particules, la température, l'humidité et la teneur en oxygène ; les données sont remontées en temps réel sur les plateformes de surveillance environnementale.

5. Système de contrôle automatique PLC : prend en charge le démarrage/arrêt automatique, l'alarme de pression différentielle, le verrouillage de la température, la protection contre les flammes et les explosions et la transmission des défauts à distance.

5. Configurations système recommandées par condition de travail

5.1 Ligne de production simple/petite (1 à 3 machines à forger, brouillard d'huile faible à moyen)

Collecte de gaz fermée → Pare-flammes et refroidisseur → Pré-filtre → ESP → Adsorbeur à charbon actif → Ventilateur à tirage induit → Cheminée de 15 m

Caractéristiques : Rentable, conformité totale aux brouillards d’huile et aux COV, excellentes performances de désodorisation et entretien simple.

5.2 Chaîne de production moyenne à grande (4 à 10 machines à forger, brouillard et odeur d'huile épaisse)

Collecte de gaz fermée → Pare-flammes et refroidisseur → Pré-filtre en maille métallique → ESP → Adsorbeur de charbon actif → Unité photocatalytique UV → Ventilateur à tirage induit → Cheminée

Caractéristiques : Traitement stable pour les brouillards d’huile lourds, atelier sans fumée et faible risque de plaintes du public.

5.3 Grande ligne de production continue (plus de 10 machines à forger, haute concentration de COV)

Collecte de gaz → Pare-flammes et refroidisseur → ESP → Concentrateur de charbon actif → Oxydation catalytique (CO) → Cheminée

Caractéristiques : émissions ultra faibles à long terme, pas de pollution secondaire, adaptées aux entreprises sous surveillance environnementale clé.

6. Avantages principaux du produit (pour les propositions et les documents d'appel d'offres)

1. Élimination efficace des brouillards d'huile : l'ESP sert d'équipement de base, permettant d'éliminer ≥95 % des brouillards d'huile et ≥90 % des PM2,5, éliminant ainsi la dispersion des fumées et l'accumulation d'huile au sol dans les ateliers.

2. Conformité stable aux COV : la technologie du charbon actif ou du CO garantit que les hydrocarbures totaux non méthanes répondent à la norme GB 16297 et aux normes d'émission locales.

3. Protection contre les flammes et les explosions : l'interception des flammes intégrée, le refroidissement et la conception antistatique empêchent les étincelles de pénétrer dans l'équipement et la combustion spontanée de l'huile accumulée.

4. Protection de l'équipement et faible entretien : les unités frontales interceptent les boues d'huile et la poussière pour éviter le colmatage et la corrosion des pipelines et des ventilateurs, réduisant ainsi la fréquence et les coûts de maintenance.

5. Environnement d'atelier et santé au travail améliorés : élimine les vapeurs piquantes et améliore la visibilité, réduisant ainsi les maladies professionnelles et le roulement du personnel.

6. Conformité réglementaire et prévention des plaintes : la surveillance organisée des émissions et en ligne aide à passer l'EIE, le permis de rejet et les inspections environnementales sans aucune plainte du public.

7. Recyclage des huiles usées pour réduire les coûts : les huiles usées collectées peuvent être recyclées et réutilisées pour compenser les dépenses d'exploitation.

8. Conception modulaire : empreinte compacte et installation rapide, adaptée aux lignes de production nouvelles et existantes sans perturber la production normale.

7. Nécessité d'installation

· Réglementations environnementales strictes : les fumées de forgeage à chaud et les COV sont les principaux polluants surveillés. Les rejets directs ou les émissions excessives entraînent des amendes allant de 100 000 à 1 000 000 RMB ou une suspension de la production. Le système de traitement est un incontournable pour la conformité réglementaire.

· Garantir une production normale : les fumées abondantes, la mauvaise visibilité et les sols glissants et huileux entravent le fonctionnement, augmentent les accidents du travail et provoquent un roulement de personnel élevé.

· Réduire les pannes d'équipement et les coûts de réparation : le brouillard d'huile non filtré entraîne le blocage des canalisations, la corrosion et les risques d'incendie, entraînant des coûts de maintenance annuels de plusieurs dizaines de milliers de RMB. Le système évite efficacement de telles pertes.

· Soutenir les audits clients : la conformité environnementale est une exigence de base pour les commandes de clients de pièces automobiles, de matériel informatique et du commerce extérieur. Des solutions de traitement judicieuses aident à conserver les affaires.

· S'adapter aux politiques de durcissement : les réglementations sur les COV et les fumées deviennent de plus en plus strictes d'année en année. Une installation précoce permet une conformité ponctuelle et évite des mises à niveau coûteuses ultérieures.

8. Terminologie professionnelle (pour les documents techniques et la promotion)

Conditions d'équipement

Purificateur de fumées de forgeage à chaud, précipitateur électrostatique haute tension (ESP), pare-flammes et refroidisseur, pré-filtre, séparateur de brouillard d'huile centrifuge, épurateur humide, adsorbeur de charbon actif, unité d'oxydation photocatalytique UV, oxydation catalytique (CO), oxydant thermique régénératif (RTO), éliminateur de brouillard, ventilateur résistant aux hautes températures, contrôle automatique PLC, surveillance en ligne des COV

Conditions relatives aux processus et à la technologie

Traitement des fumées à haute température, Purification des brouillards d'huile, Réduction des COV, Conformité aux hydrocarbures totaux non méthaniques, Élimination des PM2,5, Protection contre les flammes et les explosions, Refroidissement et coagulation, Adsorption électrostatique, Oxydation catalytique, Combustion à basse température, Recyclage des huiles usées, Collecte des émissions fugitives, Rejet organisé, Anti-salissure et anti-colmatage

Conditions de conformité et de valeur

Norme intégrée d'émission de polluants atmosphériques, acceptation de l'EIA, permis de rejet, inspection environnementale, conformité des fumées, réduction des émissions de COV, usine verte, production plus propre, santé au travail, garantie de production, réduction des coûts et amélioration de l'efficacité
