Traitement des gaz résiduaires des chaudières à biomasse

Les gaz de combustion des chaudières à biomasse contiennent de lourdes poussières, une humidité élevée, du goudron, du dioxyde de soufre SO2 et des oxydes d'azote (NOx). Il transporte également des étincelles ouvertes, provoque facilement l'encrassement des sacs filtrants et la corrosion des équipements.

La séquence de traitement standard est la suivante :Prétraitement → Dépoussiérage → Désulfuration → Dénitrification → Élimination du brouillard et élimination du brouillard blanc → Décharge.

1. Équipement de prétraitement (prévenir l'épuisement des sacs, le colmatage et réduire la charge)

1.1 Pare-flammes

Fonction : Piège les étincelles à haute température et les particules de carbone non brûlées pour protéger les sacs filtrants en aval de l'épuisement.

Principe de fonctionnement : Les plaques ondulées en acier inoxydable ou la structure en labyrinthe interceptent les particules via une collision inertielle.

Performance : supprime plus de 90 % des étincelles.

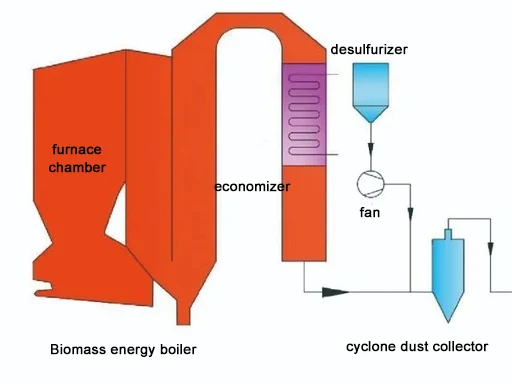

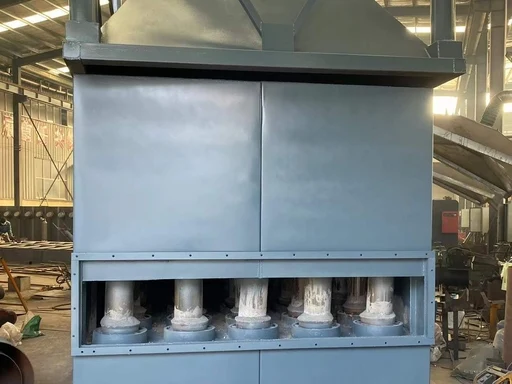

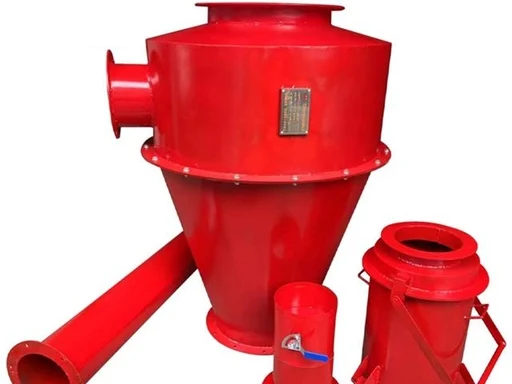

1.2 Dépoussiéreur cyclonique

Fonction : Séparez à l'avance les grosses particules supérieures à 50 μm et les copeaux de bois pour alléger la charge sur les filtres à manches.

Principe de fonctionnement : La force centrifuge pousse les grosses particules à entrer en collision avec le mur et à tomber dans la trémie à cendres.

Efficacité : 70 % à 85 %, concentration de poussière en sortie ＜ 500 mg/m³. Caractéristiques : Résistance aux températures élevées, résistance à l'usure, structure simple et aucun risque d'encrassement du sac.

1.3 Conditionnement des fumées / Injection de poudre inerte

Fonction : Injectez du calcaire ou de la poudre de bicarbonate de sodium pour enrober le goudron collant et la poussière, évitant ainsi l'encrassement et l'agglutination du sac filtrant.

Application : Combustibles à base de biomasse à haute viscosité, à haute teneur en goudron et à haute teneur en eau, tels que la paille, l'écorce et les copeaux de bois humides.

2. Équipement de dépoussiérage (unité centrale pour la conformité des émissions)

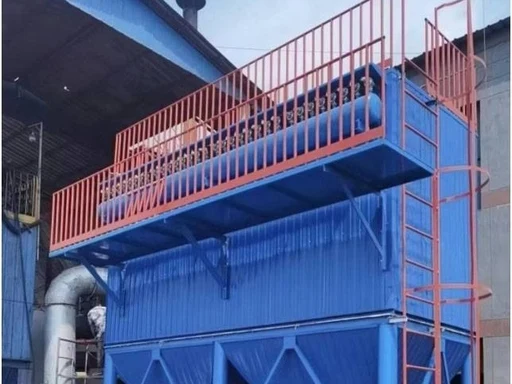

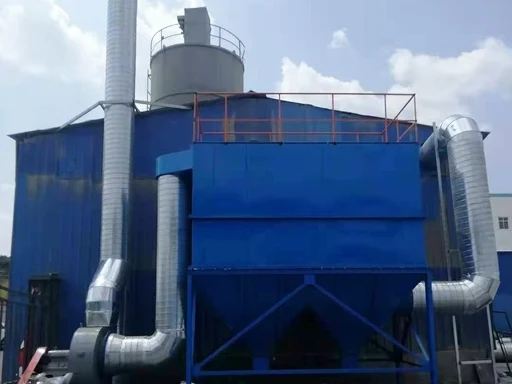

2.1 Dépoussiéreur à manches à impulsions (solution grand public)

Matériau filtrant : sacs filtrants à membrane PPS/PTFE (résistance à la température jusqu'à 220 °C, résistance aux acides et antisalissure).

Principe de fonctionnement : Filtration externe + nettoyage par jet pulsé basse pression.

Efficacité : ≥99,9 %, poussière de sortie ≤ 10 mg/m³ (aussi bas que 5 mg/m³).

Caractéristiques : performances matures et stables, rentables. Idéal pour les chaudières de petite et moyenne taille (1 à 20 t/h).

2.2 Collecteur de poussière à tube filtrant en céramique

Composant central : tubes de filtre catalytique en céramique (résistant à 300–500°C, résistant à la corrosion et non encrassant).

Principe de fonctionnement : Filtration et catalyse intégrées pour le dépoussiérage et la dénitrification simultanés.

Efficacité : Dépoussiérage ＞ 99,9%, dénitrification ＞ 95%.

Caractéristiques : Durée de vie supérieure à 5 ans. Convient aux chaudières à haute viscosité, à haute teneur en soufre et à grande échelle (au-dessus de 20 t/h).

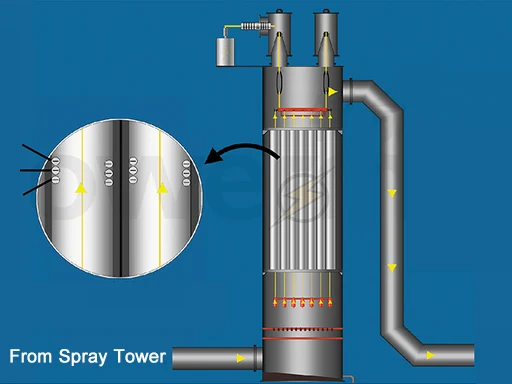

2.3 Précipitateur électrostatique humide (WESP)

Fonction : Traitement final avancé pour les PM2,5, les brouillards acides, le goudron et les métaux lourds.

Principe de fonctionnement : électricité statique haute tension combinée à un rinçage du film d'eau, pas de réentraînement de poussière.

Efficacité : Sortie de poussière ≤ 5 mg/m³, émission de poussière quasi nulle.

Application : Projets nécessitant des émissions ultra faibles, un brouillard blanc important et des gaz de combustion fortement corrosifs.

3. Équipement de désulfuration (élimination du SO₂ et anticorrosion)

3.1 Désulfuration sèche SDS (injection de bicarbonate de sodium)

Principe de fonctionnement : Le bicarbonate de sodium est injecté dans les gaz de combustion à haute température et réagit pour former de la poudre sèche de sulfate de sodium.

Efficacité : 85 % à 95 %.

Caractéristiques : Pas de rejet d’eaux usées, faible corrosion et faible encombrement. Convient aux chaudières de petite et moyenne taille.

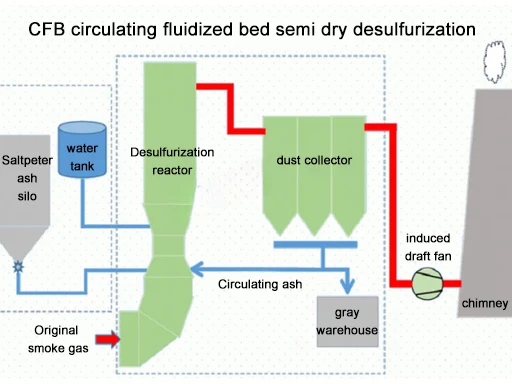

3.2 Désulfuration semi-sèche en lit fluidisé circulant

Principe de fonctionnement : La boue de chaux atomisée réagit avec le dioxyde de soufre à l'intérieur du réacteur.

Efficacité : 85 % à 95 %.

Caractéristiques : Production limitée d’eaux usées et sous-produits réutilisables. Idéal pour les chaudières de taille moyenne.

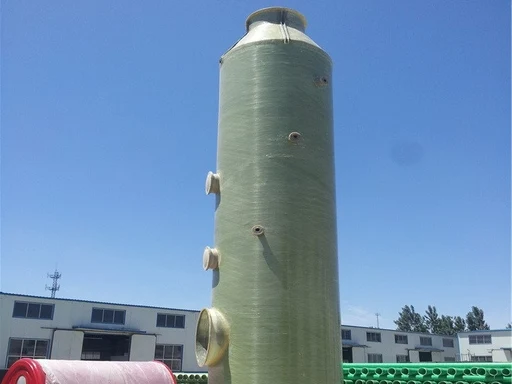

3.3 Désulfuration humide (calcaire-gypse/épurateur alcalin)

Principe de fonctionnement : La solution de calcaire ou d'hydroxyde de sodium absorbe le (SO2) à l'intérieur des tours de pulvérisation.

Efficacité : 95 % à 98 % avec des performances de désulfuration supérieures.

Inconvénients : produit des eaux usées, transporte des gouttelettes d'eau et provoque un important brouillard blanc ; un traitement anticorrosion est nécessaire.

Application : Grandes chaudières, combustibles à haute teneur en soufre et projets soumis à des exigences strictes en matière de désulfuration.

4. Équipement de dénitrification (élimination du NOₓ pour les émissions standard et ultra-faibles)

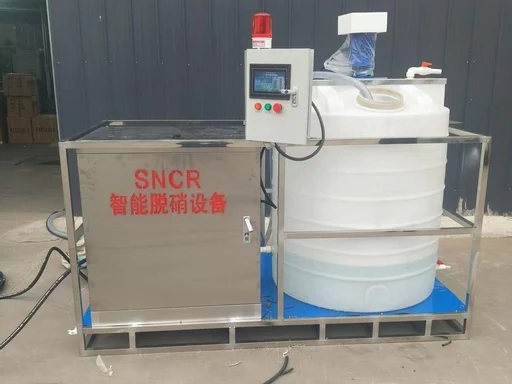

4.1 SNCR (Réduction Sélective Non Catalytique)

Installation : Zone du four à 850-1100°C. Réactif : Eau ammoniaquée ou solution d'urée.

Principe de fonctionnement : l'ammoniac réagit avec (NOx) pour générer de l'azote et de l'eau.

Efficacité : 40 %–70 %, sortie (NOx) inférieure à 150 mg/m³.

Caractéristiques : Faible investissement et mise à niveau facile. Convient aux chaudières de petite et moyenne taille.

4.2 SCR (Réduction Catalytique Sélective)

Installation : Après économiseur, température de fonctionnement 180–380°C.

Principe de fonctionnement : (NOx) est réduit en azote avec de l'ammoniac et des catalyseurs.

Efficacité : 80 % à 95 %, répond à la norme d’émission ultra-faible (inférieure à 50 mg/m³).

Inconvénients : Investissement élevé, catalyseur requis et risque de fuite d'ammoniac.

4.3 Élimination intégrée de la poussière et du NOₓ

Composant principal : sacs filtrants catalytiques pour le dépoussiérage synchrone et la dénitrification SCR.

Température de fonctionnement : 210-230°C.

Efficacité : Dépoussiérage ≥99,9 %, dénitrification ≥85 %.

Caractéristiques : Faible encombrement, économie de coûts et aucun glissement d’ammoniac. Optimisé pour les chaudières à biomasse.

5. Équipement d'élimination de la brume et du brouillard blanc

5.1 Système d’élimination du brouillard blanc par condensation

Principe de fonctionnement : Refroidir les gaz de combustion en dessous du point de rosée pour condenser la vapeur d'eau en liquide, puis réchauffer les gaz de combustion à 50–70 °C pour éviter la réapparition du brouillard blanc.

Effet : Élimine le brouillard blanc visible des cheminées, élimine le brouillard acide et réduit la corrosion.

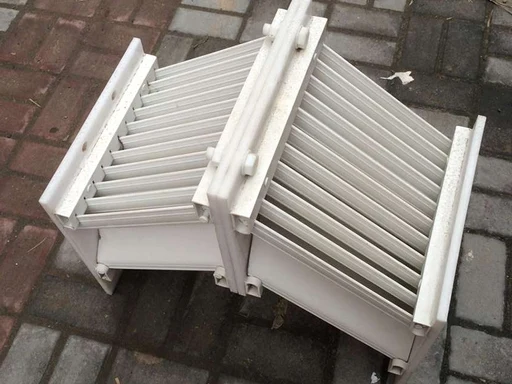

5.2 Antibuée faîtière/tubulaire

Fonction : Élimine les gouttelettes d'eau et l'entraînement de gypse après une désulfuration humide.

Effet : Atténue le brouillard blanc et réduit la corrosion des ventilateurs et des piles.

6. Équipement auxiliaire (obligatoire pour le système complet)

· Ventilateur à tirage induit : fréquence variable, résistant aux hautes températures et à la corrosion pour surmonter la résistance du système.

· Cheminée d'échappement : Résistante à la corrosion et aux hautes températures, hauteur ≥ 15 m selon les normes.

· Système de surveillance en ligne : suit les particules (SO2), (NOx), la température, l'humidité et la teneur en oxygène.

· Armoire de commande PLC : fonctionnement automatique, nettoyage à pression différentielle, alarme de défaut et transmission de données à distance.

7. Configurations recommandées par capacité de chaudière

1 à 6 t/h (petites chaudières)

Pare-flammes → Dépoussiéreur cyclone → Filtre à manches PTFE → SNCR → Élimination du brouillard blanc de condensation

Caractéristiques : Faible investissement, conformité stable et maintenance simple.

10 à 20 t/h (chaudières moyennes)

Pare-flammes → Dépoussiéreur cyclone → Baghouse → Désulfuration sèche SDS → Élimination intégrée de la poussière et du NOₓ → Élimination du brouillard blanc

Caractéristiques : Zéro eaux usées, émissions ultra faibles, adaptées aux gaz de combustion de biomasse à haute viscosité.

Au-dessus de 25 t/h (grandes chaudières/projets à très faibles émissions)

SNCR → Dépoussiéreur cyclone → Tube filtrant en céramique → SCR → Désulfuration humide → WESP → Élimination du brouillard blanc

Caractéristiques : Contrôle collaboratif de plusieurs polluants, émissions ultra-faibles stables à long terme.
