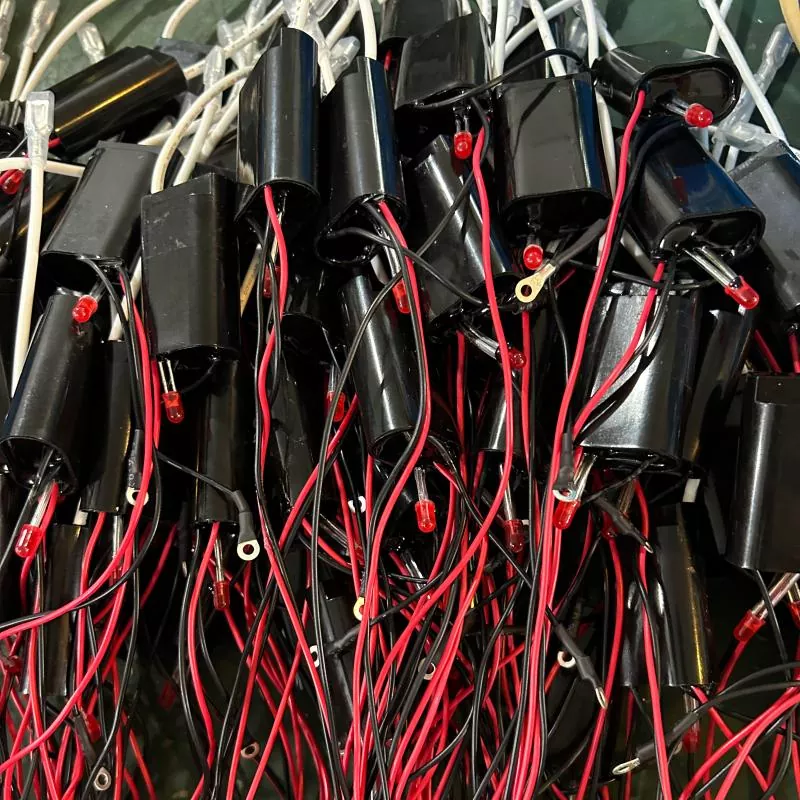

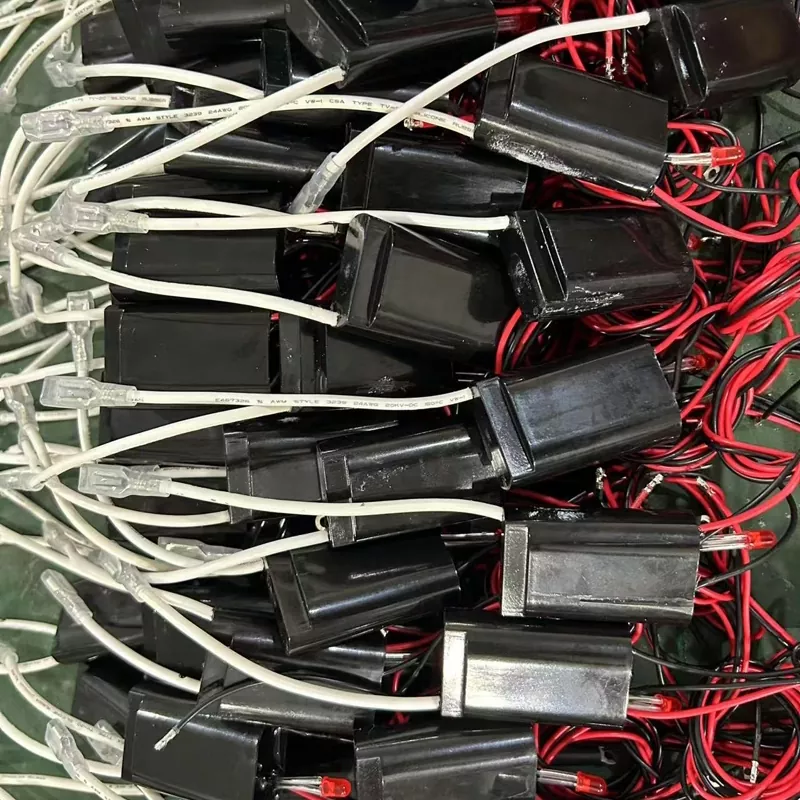

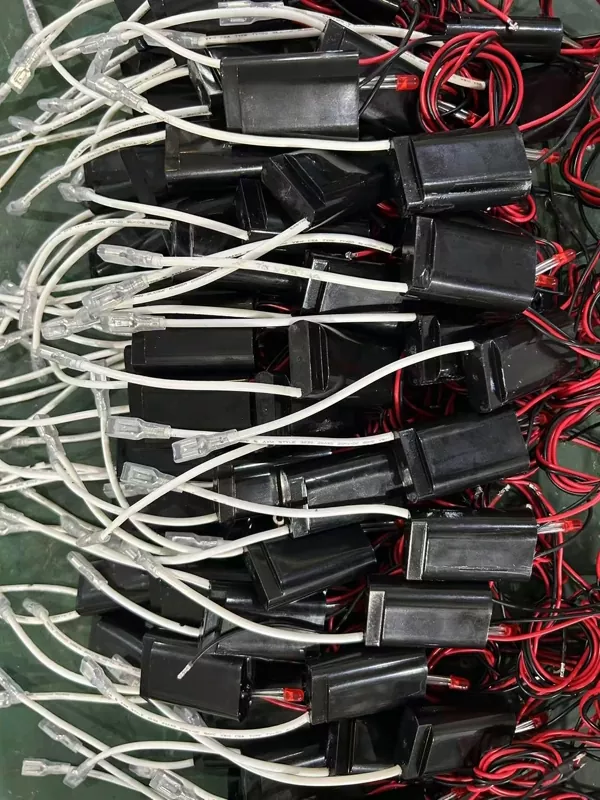

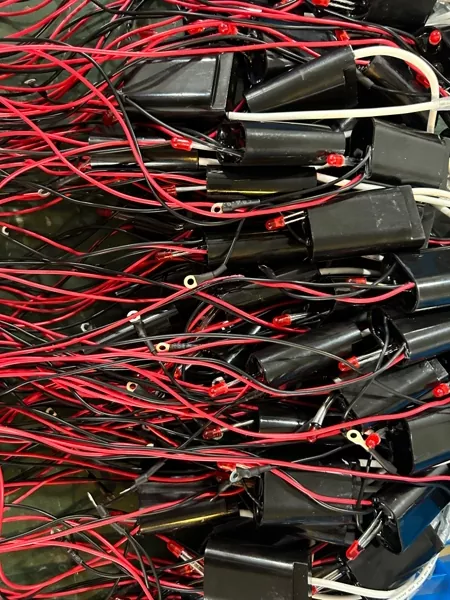

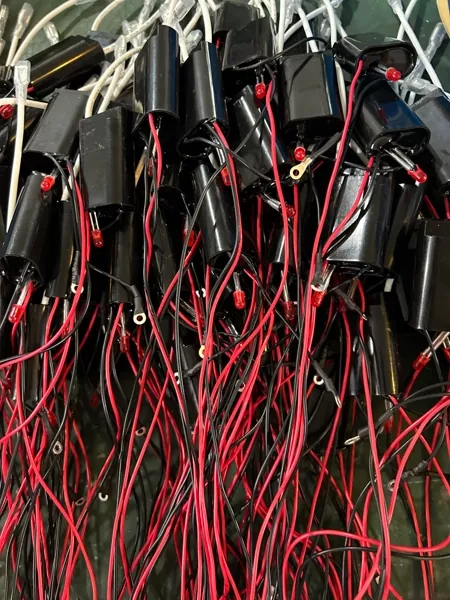

Module haute tension CC

Le module haute tension DeFa DC est une alimentation compacte conçue pour générer une sortie haute tension stable pour les applications de précipitation électrostatique, de génération d'ions négatifs et de plasma de faible puissance. Le module est également appelé module ESP, module d'ions négatifs ou générateur haute tension selon l'utilisation cible. Il est fourni par Shengyuan Technology sous la marque DeFa.

Avec un encombrement de 51 × 32 × 19 mm et une consommation électrique nominale de 3 W, le module est destiné à être intégré dans des purificateurs d'air, des désinfectants portables, des appareils médicaux et de bien-être et d'autres équipements nécessitant une petite source haute tension. Les options d'entrée couvrent DC 5 V et DC 12 V, tandis que la tension de sortie est définie dans la plage de 5 kV à 9 kV selon le modèle spécifique.

Paramètres électriques et mécaniques

Comment fonctionne le module

Le module convertit une faible tension d'entrée CC en une tension de sortie CC élevée via un transformateur élévateur et un circuit redresseur. Un oscillateur intégré pilote le côté primaire du transformateur et la sortie est redressée pour produire une haute tension stable. Le circuit est conçu pour limiter le courant de sortie à un niveau sûr, ce qui est important pour les applications où la haute tension est exposée à l'air ou utilisée à proximité d'un contact humain.

Pour les applications d'ions négatifs, le module est configuré pour produire une polarité de sortie négative. Pour la précipitation électrostatique, la même haute tension est appliquée à l'électrode de décharge et à la plaque collectrice. Dans les applications plasma, le module peut piloter une petite cellule de décharge à barrière diélectrique.

Considérations d'intégration

Taille compacte

L'empreinte de 51 × 32 × 19 mm permet une installation à l'intérieur de purificateurs d'air portables, de désinfectants de bureau, de désodorisants de voiture et d'appareils portables. Des trous de montage ou des pastilles adhésives double face peuvent être ajoutés selon la conception du client.

Câblage d'entrée et de sortie

Les connexions d'entrée sont disponibles sous forme d'embases à broches ou de fils soudés. La sortie haute tension est fournie via un fil isolé en silicone pour empêcher les arcs et résister à une flexion continue. La longueur du câble haute tension peut être spécifiée.

Sécurité et isolation

Le module est encapsulé dans un boîtier ignifuge qui protège le circuit interne de la poussière et de l'humidité. La sortie haute tension est isolée de l’entrée basse tension. Le courant de sortie est intrinsèquement limité, réduisant ainsi le risque de choc électrique en fonctionnement normal. Cependant, le module doit toujours être enfermé dans un produit fini avec une isolation appropriée autour de la borne haute tension.

CEM et bruit

La fréquence de commutation est sélectionnée pour minimiser le bruit audible et les interférences électromagnétiques. Si nécessaire, un filtre RC externe ou un câble blindé peut être recommandé pour les applications sensibles.

Applications typiques

• Purificateurs d'air :Alimente les plaques de précipitation électrostatique ou les générateurs d’ions négatifs dans les unités résidentielles et portables.
• Appareils à ions négatifs :Utilisé dans les ioniseurs de bureau, les assainisseurs d’air de voiture et les produits de bien-être personnel.
• Modules plasma :Entraîne de petits générateurs de plasma pour l’élimination des odeurs et la désinfection des surfaces.
• Médical et soins de santé :Convient aux chambres de désinfection de faible puissance, aux systèmes d'aspiration dentaire et aux modules de nettoyage de l'air de laboratoire.
• Accessoires CVC :Installé à l’intérieur de ventilo-convecteurs ou d’ioniseurs montés sur conduit pour un traitement continu de l’air.

Options de personnalisation

• Tension de sortie :Fixé à 5 kV, 6 kV, 7 kV, 8 kV ou 9 kV selon le modèle. Les valeurs personnalisées peuvent être évaluées.
• Tension d'entrée :Norme DC 5 V ou DC 12 V. D'autres tensions peuvent être disponibles pour les commandes en volume.
• Polarité:Une sortie négative ou positive peut être sélectionnée. Une sortie négative est courante pour les applications de purification de l’air.
• Longueur du câble et type de connecteur :La longueur et la terminaison du câble haute tension peuvent être personnalisées.
• Boîtier et montage :Le module peut être fourni sans boîtier pour une intégration directe sur PCB ou avec des brides de montage.

Fiabilité et tests

Chaque module est testé pour la tension de sortie, le courant d'entrée et l'intégrité de l'isolation avant expédition. Des exemples de tests incluent un fonctionnement continu à pleine charge pendant 48 heures et des cycles thermiques entre -10°C et +60°C. Pour les applications médicales ou à volume élevé, des rapports de tests supplémentaires peuvent être fournis.

Foire aux questions

La tension de sortie peut-elle être ajustée pendant le fonctionnement ?

Non. La tension de sortie est fixée en usine selon le modèle sélectionné. Si une sortie variable est nécessaire, un module différent ou un circuit de contrôle externe serait nécessaire. Nous pouvons discuter de solutions personnalisées pour les projets en volume.

Comment savoir quelle tension de sortie choisir ?

La tension de sortie requise dépend de l'espacement des électrodes et de l'application cible. Pour les générateurs d'ions négatifs, 5 kV à 7 kV sont courants. Pour les précipitateurs électrostatiques avec des espaces de plaques plus larges, 8 kV à 9 kV peuvent être nécessaires. Notre équipe technique peut vous aider en fonction de la configuration de vos électrodes.

Ce module produit-il de l'ozone ?

Le module lui-même ne produit pas directement d'ozone. De l'ozone peut être généré lorsqu'une haute tension est appliquée à une électrode pointue dans l'air, en particulier à des tensions plus élevées. Si le contrôle de l'ozone est un problème, la tension de sortie peut être maintenue en dessous de 6 kV ou une conception d'électrode différente peut être utilisée.

Le module est-il sûr pour une utilisation dans les appareils électroménagers ?

Le module est conçu avec un courant de sortie limité et une isolation encapsulée. Lorsqu'il est installé à l'intérieur d'un appareil correctement mis à la terre, il répond aux exigences de sécurité basse tension pour un usage domestique. Cependant, le câblage de sortie haute tension doit être fermé et inaccessible aux utilisateurs.

Quelle est la durée de vie typique du module ?

Dans des conditions de fonctionnement normales et dans la plage de température spécifiée, le module a une durée de vie prévue de plus de 20 000 heures. Les principaux facteurs de défaillance sont l'entrée de surtension et le fonctionnement continu à température maximale. Une bonne gestion thermique dans le périphérique hôte améliore la longévité.

Puis-je commander un échantillon pour évaluation ?

Oui. Des exemples de commandes sont disponibles pour le prototypage et les tests. Fournissez la tension d’entrée, la tension de sortie, la polarité et la longueur du fil souhaitées lors de la commande.

À propos de la technologie Shengyuan

Shengyuan Technology (marque DeFa) développe des alimentations haute tension et des systèmes de génération de plasma depuis plus de 20 ans. L'entreprise fournit des composants et des systèmes complets aux fabricants d'Amérique du Nord, d'Europe et d'Asie. Le module haute tension CC décrit ici est basé sur la même technologie de base que celle utilisée dans les équipements de purification industriels de plus grande taille, adaptée aux applications compactes et destinées aux consommateurs.
