Système de purification de brouillard d'huile industrielle

Dans les processus modernes d'usinage, de fabrication de précision, de traitement thermique et de moulage sous pression, des opérations telles que la découpe CNC, le meulage à grande vitesse, la transmission hydraulique et la lubrification à haute température génèrent en permanence de grandes quantités de brouillard d'huile fin, de vapeurs d'huile et d'aérosols d'émulsion. Ces polluants industriels issus des brouillards d'huile ont généralement un diamètre compris entre 0,1 μm et 10 μm, restant en suspension dans l'air de l'atelier pendant de longues périodes et résistant à la sédimentation naturelle.

Les brouillards d'huile accumulés contaminent les environnements de production, corrodent les équipements de précision, nuisent à la visibilité et présentent des risques importants pour la santé des travailleurs en raison d'une exposition respiratoire et cutanée. Il viole également les normes nationales d’émissions environnementales industrielles et les réglementations en matière de sécurité sur le lieu de travail.

Les systèmes industriels de purification des brouillards d’huile sont des dispositifs spécialisés de protection de l’environnement conçus pour relever ces défis. Ils capturent, séparent et filtrent efficacement les particules de brouillard d'huile, permettant simultanément de purifier l'air, de récupérer le pétrole, de produire en toute sécurité et de respecter l'environnement. Ces systèmes sont devenus une infrastructure essentielle pour les ateliers de fabrication de précision modernes.

Technologies de purification de base

Les systèmes industriels de purification des brouillards d’huile utilisent trois plates-formes technologiques matures, chacune présentant des avantages distincts et des applications optimales :

1. Filtration mécanique (interception physique)

Les systèmes mécaniques s'appuient sur les principes de la dynamique des fluides pour séparer le brouillard d'huile par collision inertielle, interception et sédimentation gravitationnelle. Ils comportent des médias filtrants multicouches comprenant des cartouches en fibre de verre et en polyester disposées par étapes d'efficacité progressives.

· Processus : L'air contaminé est aspiré à travers des préfiltres (grosses particules), des filtres intermédiaires (particules moyennes) et des filtres à haute efficacité (particules fines). Les gouttelettes d'huile fusionnent sur les fibres du filtre, grossissent et s'écoulent dans des réservoirs de collecte par gravité.

· Avantages : construction simple, faible coût initial, aucun risque électrique à haute tension, fonctionnement fiable

· Limites : Les éléments filtrants doivent être remplacés tous les 3 à 6 mois ; susceptible de se boucher dans les applications à haute concentration

· Efficacité : 90-95 % pour les particules ≥1μm

· Idéal pour : les tours, fraiseuses, perceuses et usinages généraux conventionnels avec des concentrations de brouillard d'huile faibles à moyennes.

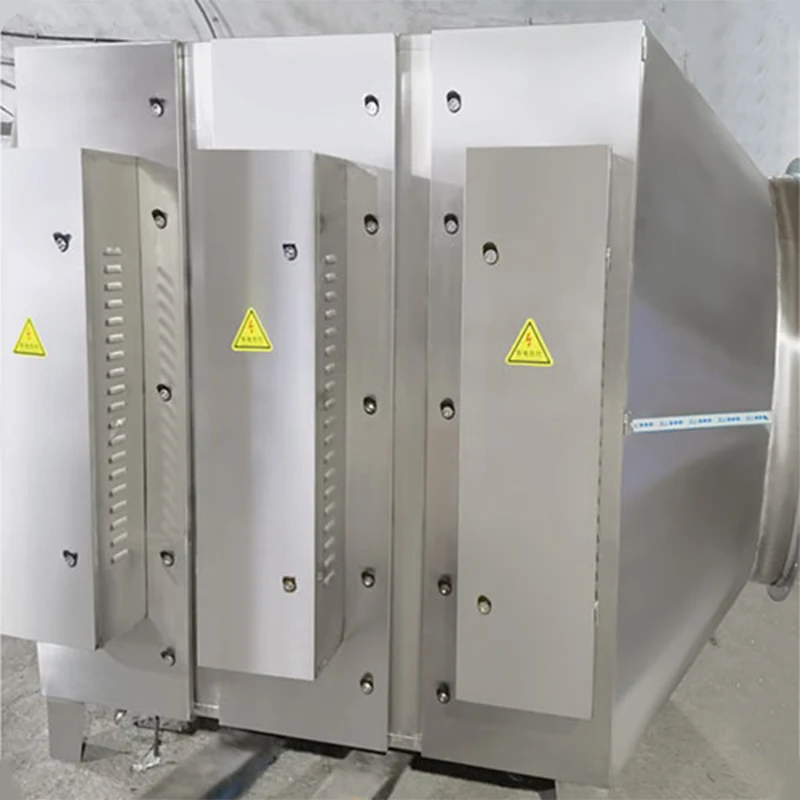

2. Précipitation électrostatique (adsorption haute tension)

Les systèmes électrostatiques utilisent des champs électriques à haute tension pour charger et collecter les particules de brouillard d'huile avec une précision exceptionnelle.

· Processus : L'air passe à travers une zone d'ionisation où un champ électrique de 8 000 à 12 000 V CC charge les particules de brouillard d'huile. Les particules chargées entrent ensuite dans une zone de collecte comportant une alternance de plaques positives et négatives, où elles sont attirées vers des surfaces mises à la terre. Le pétrole collecté se liquéfie et s’écoule dans des réservoirs de stockage.

· Avantages : efficacité de 99,9 %+ pour des particules aussi petites que 0,1 μm ; pas de filtres jetables (les plaques collectrices sont lavables et réutilisables) ; Durée de vie de plus de 6 000 heures ; faibles coûts d’exploitation à long terme

· Limites : investissement initial plus élevé

· Idéal pour : les meuleuses de précision, les centres CNC à grande vitesse et les processus de lubrification en quantité minimale (MQL) générant un brouillard d'huile ultra-fin

3. Technologie hybride (mécanique + électrostatique)

Les systèmes hybrides combinent les atouts des deux technologies pour offrir des performances optimales dans toutes les conditions de fonctionnement.

· Processus : L'air passe d'abord à travers des préfiltres mécaniques qui éliminent les grosses gouttelettes d'huile, les copeaux de métal et les débris. Cela protège le module électrostatique en aval de la contamination et des arcs électriques. L'air prétraité entre ensuite dans la section électrostatique pour éliminer les particules ultrafines.

· Avantages : 99,5 %+ d'efficacité constante ; élimine les faiblesses des deux technologies autonomes ; gère les contaminants mélangés aux brouillards d’huile, aux émulsions et aux vapeurs d’huile

· Idéal pour : les installations de fabrication de précision de moyenne à grande taille et les lignes de production multi-processus avec des charges de pollution variables

Configurations système

Les systèmes industriels de purification des brouillards d’huile sont disponibles dans deux configurations principales pour s’adapter à différentes configurations d’atelier et échelles de production :

1. Unités autonomes

Systèmes compacts et autonomes conçus pour les machines-outils individuelles. Ils peuvent être montés au sol, au mur ou directement sur les enceintes des machines.

· Caractéristiques : installation rapide, fonctionnement indépendant, déplacement facile

· Capacité : 100-10 000 m³/h par unité

· Idéal pour : les ateliers avec des équipements dispersés, des lignes de production courtes ou des calendriers de production variables

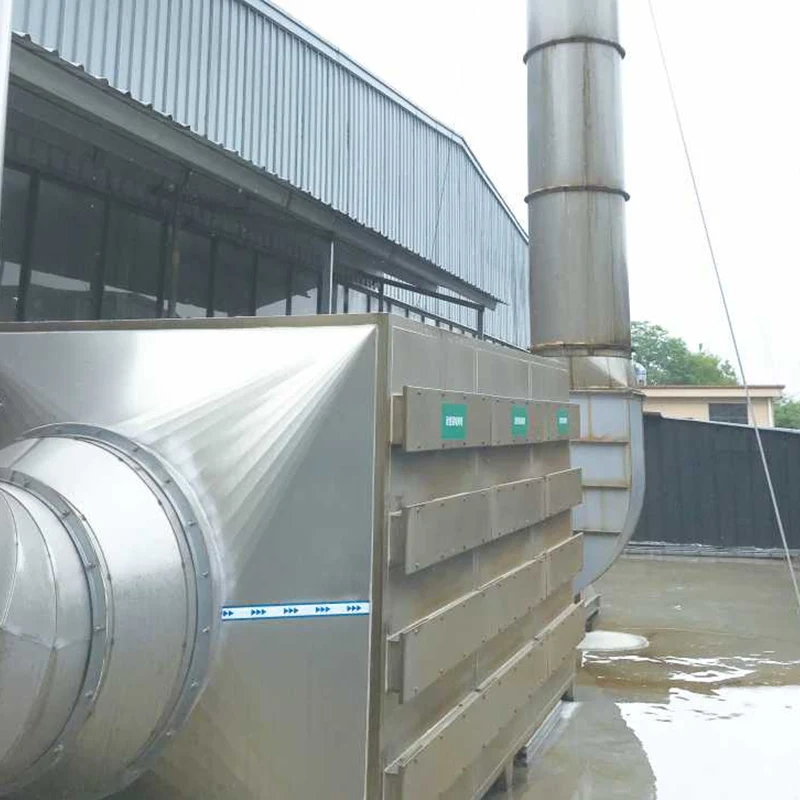

2. Systèmes centralisés

Systèmes intégrés à grande échelle comprenant une unité de purification principale, un réseau de conduits, des vannes d'air, des hottes de collecte et des commandes centrales. Ils se connectent à plusieurs machines dans une installation pour une gestion complète de la qualité de l'air.

· Caractéristiques : couverture de l'ensemble de l'installation, normes de qualité de l'air cohérentes, maintenance centralisée

· Capacité : jusqu'à 70 000 m³/h par système

· Idéal pour : les grandes usines de fabrication standardisées, les lignes de production denses et les installations nécessitant un contrôle environnemental uniforme.

Scénarios d'application clés

Les systèmes industriels de purification des brouillards d’huile sont déployés dans tous les secteurs manufacturiers où des procédés à base d’huile sont utilisés :

· Travail des métaux : centres d'usinage CNC, meuleuses, tours, fraiseuses, perceuses, aléseuses

· Fabrication mécanique : Fours de traitement thermique, laveuses de pièces, machines de moulage sous pression, presses hydrauliques

· Ingénierie de précision : fabrication de roulements, production d'engrenages, fabrication de moules, fabrication de dispositifs médicaux

· Industrie automobile : fabrication de composants de moteurs, assemblage de transmissions, emboutissage de métaux

· Autres applications : production de machines alimentaires, fabrication aérospatiale, transformation du matériel

Avantages commerciaux de base

Investir dans des systèmes industriels de purification des brouillards d’huile génère des retours sur cinq dimensions critiques :

1. Protection de la santé des travailleurs

· Élimine 99,9 % des particules de brouillard d'huile respirables (≥0,1 μm)

· Prévient les maladies professionnelles, notamment la bronchite, l'asthme, la dermatite et l'irritation oculaire

· Améliore la qualité de l'air sur le lieu de travail et le confort des employés

· Réduit l'absentéisme et les coûts de santé

2. Protection de l'équipement

· Empêche l'accumulation d'huile sur les guides de machine, les servomoteurs, les armoires électriques et les systèmes de contrôle

· Élimine la corrosion, les courts-circuits électriques et la dégradation de la précision

· Prolonge la durée de vie de l'équipement de 30 à 50 %

· Réduit les coûts de maintenance et les temps d'arrêt imprévus

3. Amélioration de la sécurité

· Élimine les sols glissants causés par la sédimentation du brouillard d'huile

· Réduit les risques d'incendie et d'explosion dus aux accumulations de brouillard d'huile inflammable

· Améliore la visibilité sur le lieu de travail et réduit les risques d'accident

· Veille au respect des règles de sécurité au travail

4. Réduction des coûts

· Récupère 85 à 95 % des liquides de coupe et lubrifiants pour les réutiliser

· Réduit considérablement les coûts d'achat des consommables

· Réduit la consommation d'énergie par rapport aux systèmes de ventilation généraux

· Minimise les dépenses d'élimination des déchets

5. Conformité réglementaire

· Répond à toutes les exigences des normes de santé au travail GBZ 1-2010 pour les entreprises industrielles

· Conforme à la norme d'émission complète GB 16297-1996 de polluants atmosphériques

· Permet des audits environnementaux et des inspections de sécurité réussis

· Évite des amendes coûteuses et des arrêts de production

Critères de sélection

Lors de la spécification d'un système industriel de purification des brouillards d'huile, tenez compte de ces paramètres critiques :

Les systèmes modernes disposent de commandes intelligentes, notamment une protection contre les surcharges, des alarmes de colmatage, une surveillance de la pression atmosphérique et une fonctionnalité de démarrage/arrêt automatique. Ils fonctionnent silencieusement (≤70 dB) et sont conçus pour des environnements de production continue 24h/24 et 7j/7.

Tendances de l'industrie et perspectives d'avenir

À mesure que les réglementations environnementales se durcissent et que la fabrication devient de plus en plus axée sur la précision, la technologie industrielle de purification des brouillards d’huile continue d’évoluer. Les principales tendances de développement comprennent :

· Efficacité énergétique : les entraînements à fréquence variable et le contrôle du débit d'air en fonction de la demande réduisent la consommation d'énergie de 30 à 40 %

· Technologie intelligente : l'intégration de l'IoT permet la surveillance à distance, la maintenance prédictive et l'analyse des données

· Conceptions sans consommable : les technologies électrostatiques et centrifuges avancées éliminent les filtres jetables

· Systèmes intégrés : solutions combinées de purification des brouillards d'huile, des poussières et des fumées pour une gestion complète de la qualité de l'air.

Conclusion

Les systèmes industriels de purification des brouillards d’huile sont des investissements essentiels pour les installations de fabrication modernes. Ils répondent aux défis fondamentaux de la santé des travailleurs, de la protection des équipements, de la sécurité, du contrôle des coûts et de la conformité réglementaire.

En sélectionnant la plate-forme technologique et la configuration système appropriées pour leurs opérations spécifiques, les fabricants peuvent créer des environnements de travail plus propres, plus sûrs et plus productifs tout en réduisant les coûts d'exploitation et en améliorant leur position concurrentielle. À mesure que l’industrie manufacturière progresse vers plus de précision et de durabilité, ces systèmes resteront une infrastructure essentielle pour une production industrielle responsable.
