Unité de purification d'air électrostatique à haute efficacité

L'unité de purification d'air électrostatique à haute efficacité Defaee est un système de nettoyage d'air intégré professionnel conçu pour la ventilation industrielle, les systèmes CVC commerciaux et les espaces spécialisés. Il intègre trois technologies de base : la collecte de poussière par champ électrostatique à haute tension, la stérilisation par ionisation et la précipitation électrostatique, éliminant efficacement les particules en suspension dans l'air, les fumées de cuisson, la poussière, les bactéries, les virus et les molécules odorantes pour une purification de l'air en profondeur.

Dotée d'une conception modulaire intégrée, cette unité peut être directement installée dans des conduits d'air, des unités de traitement d'air (CTA), des unités d'air frais ou des espaces de purification dédiés. Il est largement utilisé dans le traitement des gaz résiduaires industriels, la ventilation des bâtiments commerciaux, la gestion de l'air pour la préservation de la chaîne du froid et le contrôle des maladies à effet de serre, fournissant des solutions de purification de l'air à haut rendement, à faible consommation d'énergie et faciles à entretenir.

Construit avec un boîtier intégré en acier inoxydable, l'unité est durable et résistante à la corrosion, s'adaptant aux conditions difficiles telles qu'une humidité élevée, des vapeurs d'huile lourdes et des concentrations élevées de poussière. Son cœur est le module de purification électrostatique haute tension associé à un pré-filtre, offrant un double effet de purification. Equipé de fonctions d'autodiagnostic et d'affichage d'état, il garantit un fonctionnement stable et fiable pour les applications industrielles et commerciales.

Technologie de base et principe de fonctionnement

Composants du système de base

Le système de purification se compose de quatre modules synergiques qui forment un processus complet de traitement de l'air :

1. Pré-filtre en acier inoxydable : présente une haute résistance, une résistance à la corrosion et une réutilisation. Il capture au préalable les grosses particules de poussière, les gouttelettes de fumée d'huile et les impuretés des fibres, empêchant ainsi le colmatage de l'unité électrostatique, prolongeant la durée de vie des composants centraux et réduisant la charge de purification en aval.

2. Unité de champ électrostatique haute tension : le module de purification du cœur comprenant une section d'ionisation et une section de collecte. La section d'ionisation charge les particules en suspension dans l'air, les molécules de fumées d'huile et les micro-organismes. Les particules chargées entrent ensuite dans la section de collecte et sont adsorbées sur des plaques collectrices sous la force d'un champ électrique. Simultanément, le champ électrique à haute tension perturbe les membranes cellulaires des bactéries et des virus, les inactivant.

3. Unité de contrôle : fonctionne sur une alimentation 220 V CA avec une puissance nominale de seulement 25 W pour une consommation d'énergie ultra faible. Il intègre des indicateurs de défaut, des indicateurs de fonctionnement et un interrupteur d'alimentation pour afficher l'état de fonctionnement en temps réel. En cas d'anomalies de haute tension ou de courts-circuits, l'indicateur de défaut s'allume pour un dépannage rapide.

Principe de fonctionnement détaillé

L'air contaminé passe d'abord à travers le préfiltre en acier inoxydable, où les grosses particules sont interceptées pour éviter l'usure et le colmatage de l'unité centrale. Le flux d'air pénètre ensuite dans la section d'ionisation du champ électrostatique à haute tension, où les particules et les molécules de fumée d'huile sont chargées électriquement, et les structures protéiques des bactéries et des virus sont détruites, les rendant incapables de se reproduire.

Les particules chargées entrent ensuite dans la section de collecte et sont adsorbées sur la surface des plaques collectrices par la force du champ électrique. L'air purifié est évacué après une filtration secondaire, complétant ainsi l'ensemble du processus.

Contrairement à la purification traditionnelle basée sur des filtres, cette technologie élimine le besoin de remplacements fréquents des filtres. Seul un nettoyage régulier des plaques collectrices et du préfiltre est nécessaire pour restaurer l'efficacité, réduisant considérablement les coûts de maintenance à long terme. Sa conception basse consommation permet également des économies d'énergie substantielles pour un fonctionnement industriel et commercial continu.

Structure du produit et composants clés

Conception structurelle globale

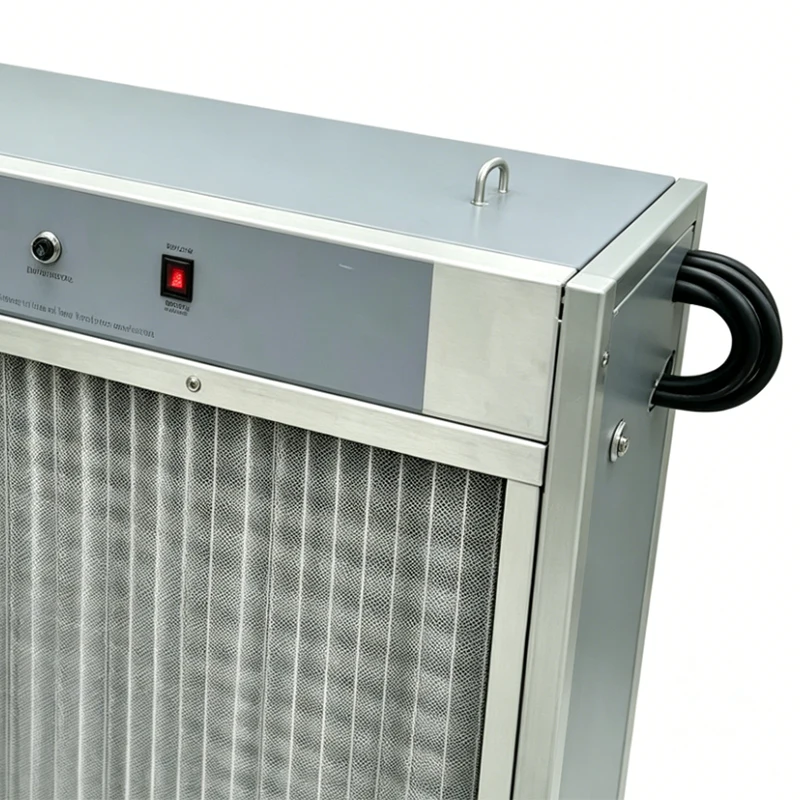

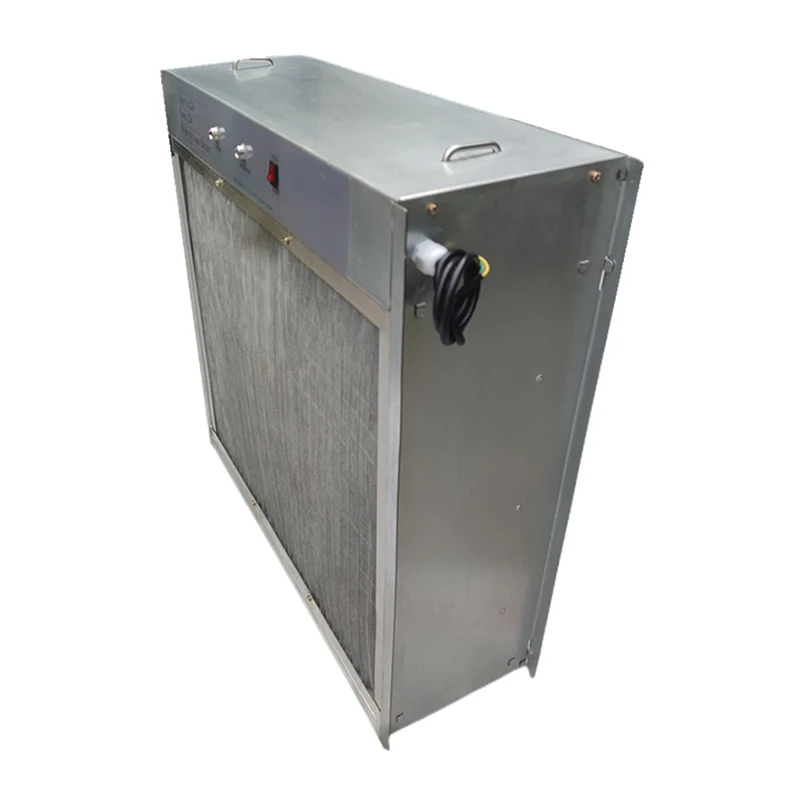

L'unité adopte une structure modulaire intégrée avec un boîtier en acier inoxydable, offrant une résistance à la corrosion, une résistance aux températures élevées et une résistance à l'huile pour les environnements industriels difficiles. Une poignée métallique sur le dessus facilite l'installation, le retrait et l'entretien. L'interface d'alimentation latérale prend en charge l'alimentation AC220V pour un câblage facile. Il peut être directement intégré dans des conduits d'air ou des positions d'installation pré-réservées sans modification supplémentaire de l'espace, garantissant un processus d'installation simple et efficace.

Fonctions des composants clés

1. Boîtier en acier inoxydable : estampé en acier inoxydable de haute qualité avec une surface lisse qui résiste à l'accumulation de poussière. Il résiste à la corrosion causée par les vapeurs d'huile, l'humidité et les gaz corrosifs, prolongeant ainsi la durée de vie. La conception scellée empêche les fuites de champ électrique à haute tension, garantissant ainsi la sécurité opérationnelle.

2. Pré-filtre en acier inoxydable : construction en maille multicouche en acier inoxydable avec des pores uniformes pour une capture efficace des grosses particules tout en conservant une excellente perméabilité à l'air, minimisant la résistance au flux d'air. Il est entièrement détachable et lavable avec de l'eau ou du détergent pour un usage répété, éliminant ainsi les coûts des consommables.

3. Unité de champ électrostatique haute tension : composée de fils d’ionisation, de plaques collectrices et d’isolateurs. Les plaques collectrices sont en alliage d'aluminium avec une surface lisse pour un nettoyage facile et une efficacité d'adsorption élevée. Les fils d'ionisation sont constitués de fil de molybdène pour une conductivité électrique stable et une longue durée de vie. Les isolateurs résistants aux hautes températures garantissent un fonctionnement sûr et empêchent les fuites électriques.

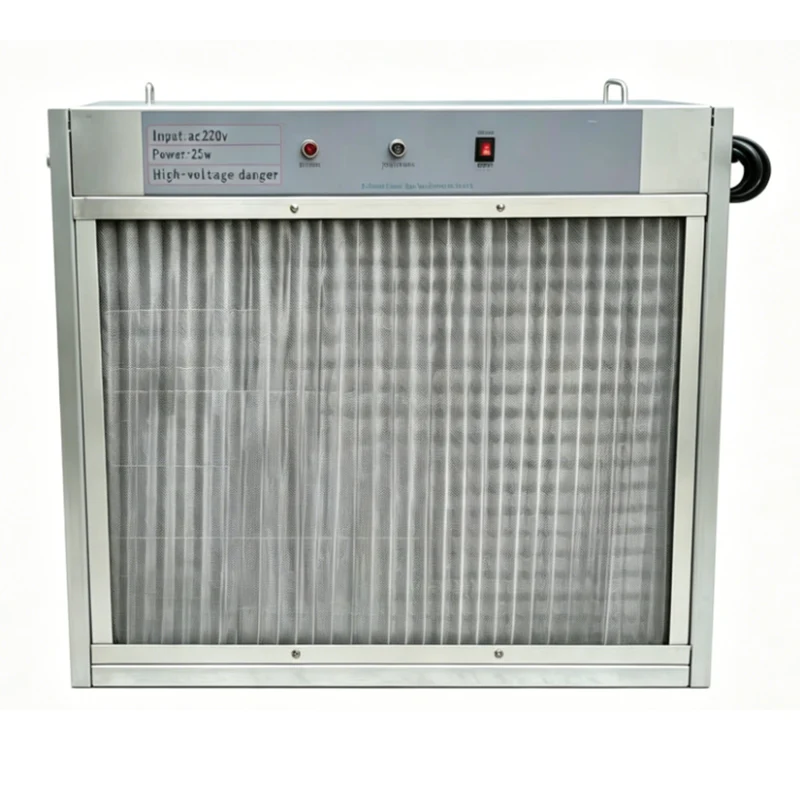

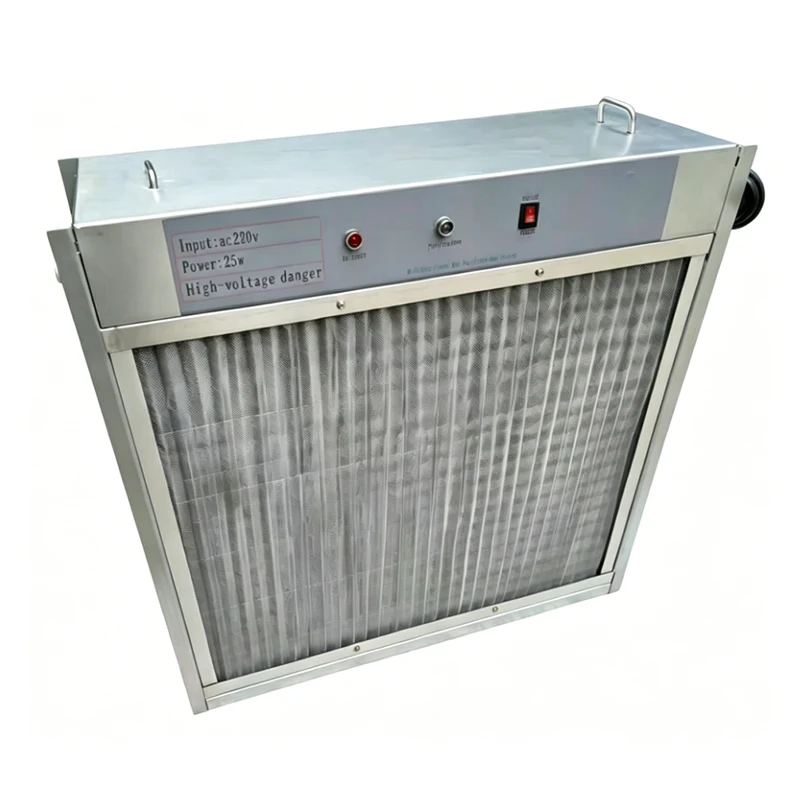

4. Module de contrôle et d'affichage : le panneau comporte des étiquettes de tension d'entrée (220 V CA), de puissance nominale (25 W) et de haute tension, ainsi que des indicateurs de défaut rouges, des indicateurs de fonctionnement et un interrupteur d'alimentation. L'unité s'arrête automatiquement en cas de panne pour éviter tout risque pour la sécurité.

Avantages clés du produit

Double purification à haute efficacité

Le double système de purification « pré-filtre + champ électrostatique haute tension » élimine efficacement de multiples polluants dont les PM2,5, les vapeurs d'huile, les poussières, les fibres, les bactéries et les virus. Il atteint une efficacité d'élimination ≥90 % pour les particules de fumées d'huile et un taux d'inactivation ≥95 % pour les bactéries et les virus, résolvant des problèmes tels que la pollution par les fumées d'huile industrielle, l'excès de poussière dans les ateliers, les odeurs du système de ventilation et la croissance de moisissures dans les entrepôts frigorifiques.

Coûts d'exploitation ultra-faibles

Avec une puissance nominale de seulement 25 W, il consomme beaucoup moins d'énergie que les purificateurs à filtre traditionnels, permettant ainsi des économies d'électricité substantielles pour un fonctionnement à long terme. L'unité de collecte de base est lavable et réutilisable, éliminant ainsi le besoin de remplacements fréquents du filtre et les coûts de consommables associés.

Compatibilité polyvalente et installation facile

La conception modulaire intégrée permet une installation directe dans les conduits d'air, les CTA, les unités d'air neuf, en aval des hottes de cuisine ou des espaces de purification dédiés sans modification. Le boîtier en acier inoxydable peut être dimensionné sur mesure pour s'intégrer parfaitement aux systèmes de ventilation de différentes spécifications. L'installation est simple et peut être réalisée sans techniciens professionnels.

Durable et nécessitant peu d'entretien

Le boîtier en acier inoxydable et les plaques collectrices en alliage d'aluminium offrent une résistance à la corrosion, aux températures élevées et à l'huile pour des conditions de travail complexes. Les composants de base de haute qualité garantissent une longue durée de vie et de faibles taux de défaillance. Les plaques de pré-filtre et de collecte sont amovibles et peuvent être nettoyées à l'eau pour restaurer l'efficacité, ne nécessitant aucun outil professionnel ni entretien spécialisé.

Fonctionnement sûr et fiable

Équipé d'étiquettes d'avertissement haute tension et d'un système d'autodiagnostic, l'unité s'arrête automatiquement en cas d'anomalies haute tension, de courts-circuits ou de fuite électrique. La conception isolée et scellée empêche les fuites de champ électrique externe, garantissant ainsi un fonctionnement sûr dans les ateliers industriels, les cuisines commerciales, les entrepôts frigorifiques et les serres.

Scénarios d'application

· Traitement des gaz résiduaires industriels : purification des fumées d'huile industrielle, contrôle de la poussière en atelier, traitement des fumées de soudage et prétraitement des gaz résiduaires de peinture par pulvérisation. Installé dans les conduits de ventilation industriels pour réduire les concentrations de polluants et alléger la charge sur les équipements de traitement en aval.

· Ventilation commerciale : systèmes CVC de bâtiments commerciaux, systèmes d'air frais de centres commerciaux, conduits d'évacuation de ventilation d'hôtel et de cuisine de restaurant. Élimine la poussière, les vapeurs d'huile et les odeurs tout en inactivant les bactéries et les virus pour améliorer la qualité de l'air intérieur dans les espaces très fréquentés.

· Chaîne du froid & Agriculture : Chambres froides, entrepôts de conservation et véhicules de transport frigorifiques. Élimine les spores et les odeurs de moisissure, inhibe la croissance des moisissures et prolonge la durée de conservation des fruits, légumes et viandes. Également utilisé dans les systèmes de ventilation des serres pour réduire la transmission des maladies.

· Espaces spécialisés : Laboratoires, salles blanches et systèmes de ventilation des hôpitaux. Élimine les particules et les micro-organismes pour réduire les risques de contamination croisée et répondre aux exigences strictes en matière de propreté de l'air.

Instructions d'installation et d'entretien

Précautions d'installation

1. Vérifiez que l'alimentation électrique sur site correspond à AC220V/50Hz avant l'installation pour éviter d'endommager l'équipement.

2. Installez l'unité horizontalement dans le conduit d'air ou dans une position pré-réservée, en vous assurant que la direction du flux d'air correspond au côté entrée de l'unité.

3. Assurez un joint étanche entre l'unité et les conduits pour éviter les fuites d'air. Réservez suffisamment d'espace pour le démontage et l'entretien.

4. Évitez les collisions avec des objets pointus lors de l'installation pour éviter la déformation du boîtier et les dommages au joint.

Procédures d'entretien de routine

1. Vérifiez régulièrement les indicateurs de fonctionnement et de défaut. Coupez immédiatement l'alimentation et dépannez si l'indicateur de défaut s'allume.

2. Nettoyez le pré-filtre et les plaques collectrices tous les 1 à 3 mois (ajustez en fonction des niveaux de pollution). Coupez l'alimentation avant de le retirer, rincez avec de l'eau ou un détergent neutre et séchez complètement à l'air avant de réinstaller.

3. Inspectez périodiquement les lignes électriques et les isolateurs pour détecter tout dommage ou vieillissement afin d'éviter les fuites électriques et les courts-circuits.

4. Évitez de toucher l'unité électrostatique haute tension pendant la maintenance. Après le remontage, effectuez un test pour confirmer le fonctionnement normal.

Spécifications techniques

Remarque : Les dimensions de l'unité peuvent être personnalisées en fonction des spécifications de conduits du client et des exigences d'espace d'installation pour s'adapter aux différents débits d'air et répondre aux besoins personnalisés.

Conclusion et service après-vente

L'unité de purification d'air électrostatique à haute efficacité Defaee fournit des solutions de purification d'air fiables pour les applications industrielles, commerciales et agricoles avec ses principaux avantages de haute efficacité, de faible consommation d'énergie, de forte adaptabilité et de maintenance facile. Fabriqué avec des matériaux de haute qualité et une technologie de purification électrostatique mature, il fonctionne de manière stable dans des conditions de travail complexes. La conception modulaire et les fonctionnalités nécessitant peu de maintenance réduisent considérablement les coûts d’utilisation.

Nous fournissons un support après-vente complet, comprenant des tests de qualité avant expédition, des conseils d'installation, un support technique et des services de maintenance. Des solutions personnalisées sont disponibles pour des spécifications ou des conditions de travail particulières. Notre équipe technique travaille en étroite collaboration avec les clients pour atteindre des objectifs de purification de l'air efficaces, sûrs et rentables.
